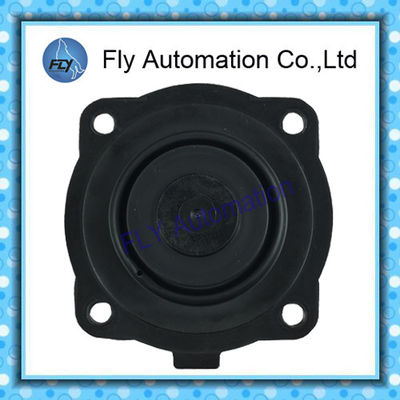

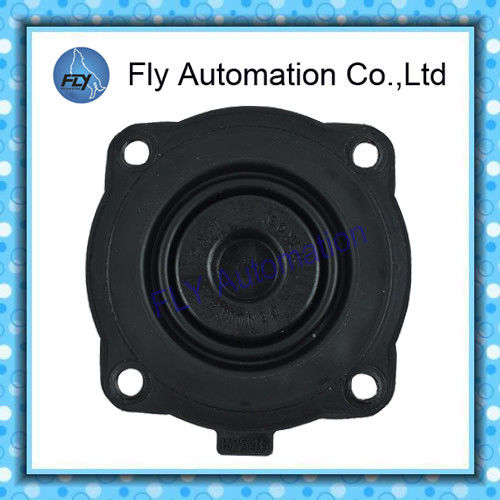

Membrane antichoc en alliage d'aluminium

 CAC25T4 RCAC25FS4 CAC25DD4 Kit de réparation de diaphragme K2546 AG8113901 Membrane Shockwave

DESCRIPTION
Valve à diaphragme haute performance avec orifices filetés. Équipée d'un diaphragme sans ressort 'Shockwave'. Les vannes de la série 4 sont disponibles en tant que vannes pilotes à distance et peuvent être converties en pilote intégral en utilisant les pilotes vissés RCA3DM ou RCA3PV. La sortie est à 90° par rapport à l'entrée.

ADAPTÉ POUR
Applications de dépoussiérage, en particulier pour le nettoyage des filtres à jet pulsé inversé et ses variantes, y compris les filtres à poches, les filtres à cartouche et les filtres enveloppes, les filtres en céramique et les filtres en fibres métalliques frittées.

CONSTRUCTION
Corps : Aluminium (coulé sous pression)
Vis : Acier inoxydable 304
Diaphragme : Élastomère thermoplastique technique haute performance ou caoutchouc fluoré

Introduction à l'installation :
1. Tout d'abord, confirmez que l'électrovanne est en bon état, puis installez-la.
2. L'électrovanne sera installée directement sur la paroi extérieure de la bride du collecteur de gaz. Le tuyau de pulvérisation traverse le collecteur de gaz. Selon le dessin et le manuel, l'électrovanne correspond au tuyau de pulvérisation approprié et à l'installation. Pour éviter que la vanne ne soit installée au fond du collecteur d'air. Si l'électrovanne correspond à une trachée et à un connecteur, le connecteur ne sera utilisé qu'à des fins d'étanchéité. Il ne peut pas servir de composant de support structurel. Il ne peut pas s'appuyer sur le connecteur droit pour fixer la torche de pulvérisation et l'emballage. Le tuyau de pulvérisation et le collecteur d'air doivent être fixés indépendamment.
3. Pour serrer l'écrou dur, le couple maximal est de 20 N*m. Serrer la trachée, torsion de 20 N*m.
4. Le fil de commande de connexion doit être connecté à chaque siège d'électrovanne. Faites attention à la ligne vers le bas pour éviter l'étanchéité à la pluie. Ou à travers le joint et le tuyau en nylon, il reliera l'électrovanne et les boîtes d'assemblage électromagnétiques de la connexion du tuyau en nylon.
5. Pour garantir que l'air comprimé est propre et sec. Le système de collecteur d'air fournit une pression modérée et vérifie les fuites d'installation. (il peut être brossé avec de l'eau savonneuse, vérifier si l'interface est une bulle). La pression a été exercée sur le coussin gonflable gonflé (la pression de la vanne est d'environ 0,03 ~ 0,86 mpa), recommandée pour une pression d'air maximale de 0,8 mpa
6. Tester le soufflage de l'électrovanne, écouter toutes les vannes pilotes pour savoir si le fonctionnement est normal et si le son du soufflage pulsé est clair.

FONCTIONNEMENT
Plage de temps recommandée : 50 à 500 ms
Temps recommandé entre
les impulsions : 1 minute ou plus

APPROBATIONS
Le RCAC25T4 répond aux exigences de la directive européenne basse tension 2006/95/CE, lorsqu'il est équipé du pilote RCA3PV.

Veuillez noter : Nous recommandons d'utiliser un tuyau Schedule 40. L'épaisseur OD est indiquée ci-dessous.
