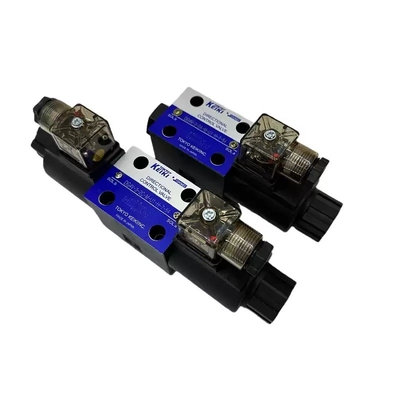

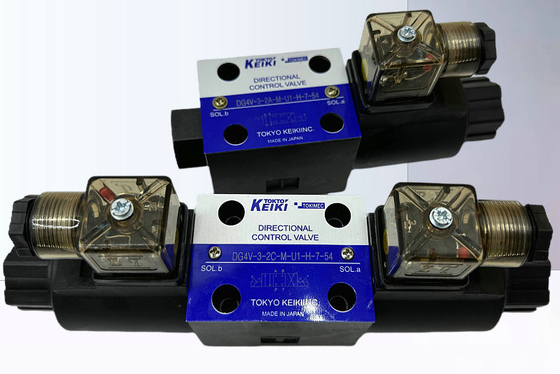

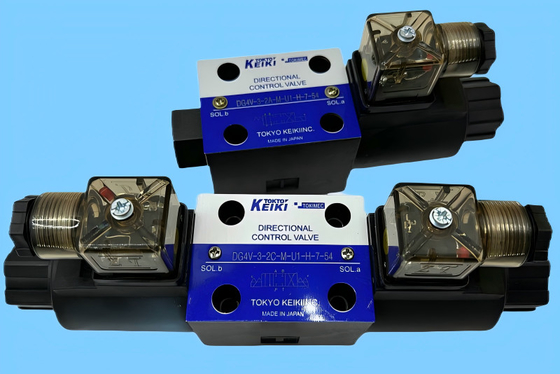

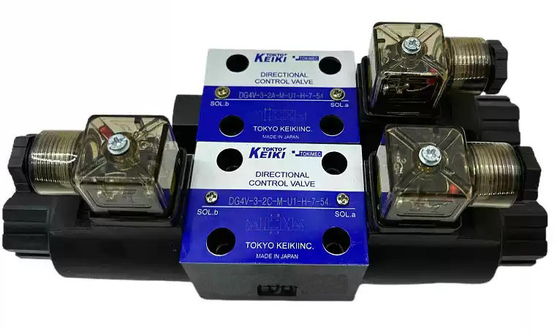

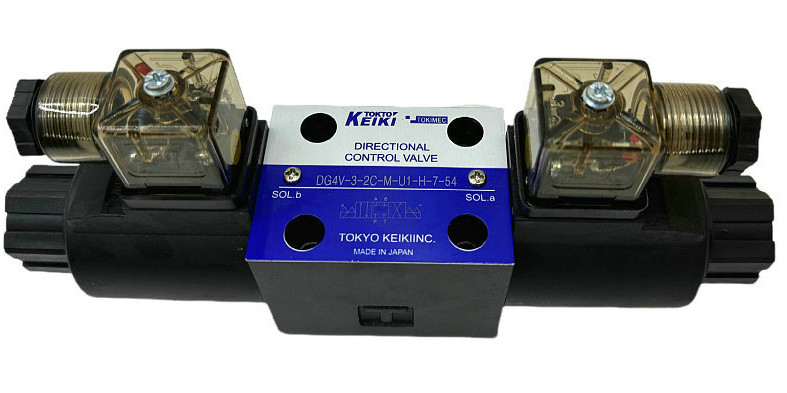

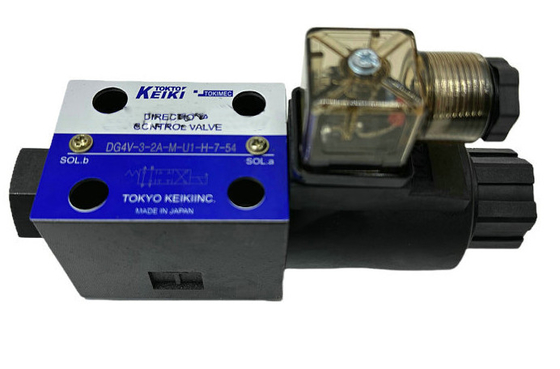

Tokyo KEIKI TOKIMEC Ventilateurs de régulation directionnelle à électromagnétique DG4V-3
Les modèles:
DG4V-3-2A
DG4V-3-2N
DG4V-3-2C
DG4V-3 à 6C
Le numéro d'enregistrement est le suivant:
DG4V-5
| Code type |
Max. Pression de travail MPa |
Max. Débit L/min |
Pression de retour de port du réservoir admissible MPa |
Fréquence maximale de commutation (cls/min) |
Poids en kg |
| AC |
DC |
Conversion du courant alternatif |
Solénides uniques |
Solénoïdes doubles |
| DG4V-3 |
35 |
Voir "Charactéristiques de pression et de débit" |
20. 6 |
300 |
300 |
120 |
AC |
DC |
AC |
DC |
| 1.5 |
1. 6 |
1.8 |
2.0 |
Pression de travail maximale: 35 MPa
Pression admissible du réservoir de retour: 20,6 MPa
Consommation d'électricité: CC 28-31W AC: 19-26W
Classe d'isolation: H à 180°C
Les valeurs de courant et de consommation d'énergie varient en fonction des conditions de température.
Dans le type de conversion CA/CC, l'alimentation CA est utilisée pour activer le solénoïde CC par le redresseur intégré, et il est livré avec les caractéristiques des solénoïdes bv pc,Cela signifie que les éléments de solénoïdes sont également utilisés pour le débit maximal..
Consultez Tokyo Keiki pour plus de détails sur les solénoïdes pour les tensions d'alimentation qui ne sont pas énumérées ci-dessus.
Orientation de montage
Pour assurer une commutation sûre de type sans détente de ressort
Il y a des valves de montage pour que l'axe de bobine soit horizontal.
aucune restriction de position de montage pour les autres bobines/ressorts
les arrangements.
Énergisation du solénoïde
Assurez-vous toujours qu'un côté du solénoïde est désactivé
Pour le ressort centré
et des soupapes à ressort, le solénoïde doit être continuellement
La déconnexion de l'électricité de la
Le solénoïde fera revenir la bobine à la position prescrite.
pour les soupapes de type sans ressort débranché, bobine
La détente est maintenue en position commutée, mais
S'assurer que la commutation du circuit, le solénoïde doit être alimenté
pendant plus de 0,1 seconde.
Les conduites de port du réservoir
Prévenir les surtensions de pression anormales supérieures à la valeur admissible
La valeur nominale de la contre-pression est déterminée en fonction de la pression générée dans le port T.
est le type d'armature humide, alors assurez-vous que la vanne est toujours remplie
avec du pétrole.
Utilisation de soupapes à double ou à trois voies
La soupape est conçue comme à quatre voies et le débit maximal est limité lorsque
Pour plus de détails, consultez Tokyo Keiki.
Des détails.
Longues périodes d'alimentation électromagnétique
La prudence doit être accordée à longues périodes de solénoïde
l'alimentation à haute pression peut provoquer un collage de la bobine et
défaut de commutation.
Défauts dus à la pression de surtension
Évitez de combiner les débits des conduites de réservoirs sujettes aux surtensions
Les pressions de surtension dans le port T peuvent entraîner une déformation de la bobine.
Aucune soupape de type à détente de ressort n'est
susceptibles de tels dysfonctionnements lors de la déconnexion.
Fonctionnement manuel
Pour la commutation manuelle, appuyez sur la broche manuelle.
Sachant que la force d'actionnement augmente avec le dos plus haut
La pression de l'air (voir le graphique)
1 Fluide hydraulique
Omettre: fluide à base d'huile minérale, fluide à base d'eau-glycol
F3: ester de phosphate
2 Valve de commande directionnelle à électromagnétique (montage du joint)
Type amateur humide
3 Dimensions de montage:3Le numéro de téléphone est:
5 Arrangement de la bobine et du ressort
A: Déplacement de ressort, type A (2 positions, solénoïde unique)
B: décalage de ressort, type B (2 positions, solénoïde unique)
C: type à ressort centré (3 positions, double solénoïde)
N: type sans ressort (2 positions, double magnénoïde)
6 Configuration de l'assemblage du solénoïde (pour les ensembles de ressorts, de type A et E)
Omettre: standard (alimenté: P à B, A à T)
L: Construction à gauche (alimentée: P à A, B à T)
7 Système de câblage électrique
P: électro-électriques branchables, boîte de conduits, G 1/2
U: connecteurs DIN43650, pg.11
KU: lignes volantes (longueur standard de fil de plomb 350 mm,
DC 12 V, 24 V uniquement)
8 Accessoires électriques
Omettre: pas d'accessoires (câblage électrique P, KU) et
pour les connecteurs non utilisés (câbles électriques U)
1: Connecteurs sans accessoires (câblage électrique U)
2: avec voyant (norme CA)
4: avec suppresseur de surtension (câblage électrique KU, déénergisation lente du solénoïde)
7: avec lampe d'indicateur et suppresseur de surtension (norme CC)
9: rectificateur de magnénoïde ADC (déchargement rapide du magnénoïde), lampe d'indicateur et suppresseur de surtension
12:Réducteur d'énergie électromagnétique ADC (désactivation lente de l'électromagnétique), lampe d'indication et suppresseur de surtension
