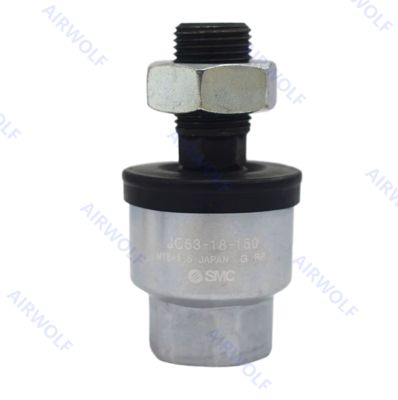

SMC Joints flottants légers en aluminium pour cylindres pneumatiques 1Mpa JC20-8-100 JC40-12-150 JC20-8-125 JC40-12-175 JC25-10-150 JC40-14-150 JC30-10-125 JC50-16-150 JC32-10-100 JC63-16-200 JC40-12-125

Le joint flottant peut absorber tout "décentrement" ou "perte de précision parallèle" entre le cylindre et le corps entraîné.

1Pour enfoncer les fils mâles de la tige dans les fils femelles de la prise ou du boîtier, veillez à ce qu'ils ne se détachent pas.
Si le joint flottant est utilisé avec sa tige vers l'extérieur, le nœud ne sera pas en mesure de flotter, causant des dommages.après que la tige soit sortie, réduit de 1 à 2 tums.
2Dans ce cas, déplacez le couvercle de poussière au cou du couvercle par le doigt ou tournez le couvercle légèrement à gauche ou à droite pour briser le couvercle de poussière avant utilisation.En plus, lors de l'enroulement de l'embout et de la prise ou du boîtier dans un corps entraîné, enroulez ces pièces avec le couvercle de poussière enlevé.Cela peut endommager la couverture de poussière.
3. Pour utiliser un joint flottant pour connecter la tige du cylindre à un corps entraîné, le fixer en place en appliquant un couple approprié à la taille du fil.s'il existe un risque de relâchement pendant le fonctionnement, prendre des mesures pour éviter le relâchement, par exemple en utilisant une épingle de verrouillage ou un adhésif à fil.
Si la partie connectée se détache, le corps entraîné peut perdre le contrôle ou tomber, entraînant des dommages à l'équipement ou des blessures au personnel.
4.Ce produit n'est pas un joint rotatif. Il ne peut donc pas être utilisé pour des applications de rotation ou de rotation.
5Veillez à utiliser le mécanisme de coussinage du cylindre ou le mécanisme tampon, tel que l'amortisseur, de manière à ce qu'aucune force d'impact ne soit appliquée à l'articulation flottante lors de l'arrêt d'un corps entraîné.Si aucun mécanisme de tampon n'existe, une force d'impact excessive est générée.
En conséquence, la force de compression de traction de l'unité flottante dépasse son niveau maximal.

Comment commander:

Codes de commande:

Fiche de données:

Dimension:
