QSF-3/8-12-B QSF-3/8-12-B-20 QSF-1/2-12-B QSF-1/2-16-B Raccords instantanés série QSF de Festo
Au sein du vaste portefeuille de composants pneumatiques de Festo, la série QSF constitue une solution de connectivité fondamentale et de haute qualité pour la construction et la maintenance de circuits pneumatiques. Son application principale se situe dans l'automatisation industrielle, les machines et tout système d'air comprimé nécessitant une connexion rapide, fiable et sans fuite entre un raccord fileté (comme sur une vanne, un vérin ou un collecteur) et un tuyau pneumatique. La série est positionnée comme un système de raccords standard et polyvalent avec plus de 1000 variantes, offrant une flexibilité maximale aux ingénieurs et techniciens pour créer des agencements de tuyauterie personnalisés sans outils spécialisés. Cela le rend indispensable pour l'assemblage, la maintenance et les modifications de systèmes où la rapidité et la fiabilité sont critiques.
Codes de commande :
| Code article |
Raccordement du port 1 |
Raccordement du port 2 |
N° de pièce |
Quantité par emballage |
| QSF-3/8-12-B |
Filetage mâle R3/8 |
Diamètre extérieur du tube : 12 mm |
153030 |
10 |
| QSF-3/8-12-B-20 |
Filetage mâle R3/8 |
Diamètre extérieur du tube : 12 mm |
130717 |
20 |
| QSF-1/2-12-B |
Filetage mâle R1/2 |
Diamètre extérieur du tube : 12 mm |
190653 |
10 |

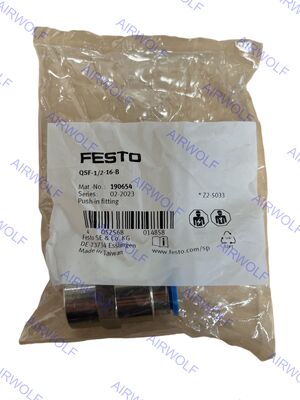

| QSF-1/2-16-B |
Filetage mâle R1/2 |
Diamètre extérieur du tube : 16 mm |
190654 |
10 |
Fiche technique :
| Données techniques générales – Filetage mâle métrique et G |
| Raccordement pneumatique, port 1 |
Filetage mâle M5 |
Filetage mâle G1/8 |
Filetage mâle G1/4 |
Filetage mâle G3/8 |
Filetage mâle G1/2 |
Filetage mâle G3/4 |
| Conception |
Principe push-pull |
| Position de montage |
optionnel |
| Type de joint sur bouchon vissé |
Bague d'étanchéité |
| Couple nominal |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Tolérance du couple de serrage nominal |
± 20 % |
| Dimension nominale |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Profondeur d'insertion du tube 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Poids du produit |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) Les profondeurs d'insertion du tube indiquées sont des valeurs de référence et peuvent varier légèrement en fonction du type.
| Données techniques générales – Filetage mâle R |
| Raccordement pneumatique, port 1 |
Filetage mâle R1/8 |
Filetage mâle R1/4 |
Filetage mâle R3/8 |
Filetage mâle R1/2 |
| Conception |
Principe push-pull |
| Position de montage |
optionnel |
| Type de joint sur bouchon vissé |
Revêtement |
| Dimension nominale |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Profondeur d'insertion du tube ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Les profondeurs d'insertion du tube indiquées sont des valeurs de référence et peuvent varier légèrement en fonction du type.
| Données techniques générales – Filetage femelle G |
| Raccordement pneumatique, port 1 |
Filetage femelle G1/8 |
Filetage femelle G1/4 |
Filetage femelle G3/8 |
Filetage femelle G1/2 |
| Conception |
Principe push-pull |
| Position de montage |
optionnel |
| Type de joint sur bouchon vissé |
Revêtement |
| Dimension nominale |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Données techniques générales – Manchon d'insertion |
| Raccordement pneumatique, port 1 |
Manchon d'insertion Ø 4 mm |
Manchon d'insertion Ø 6 mm |
Manchon d'insertion Ø 8 mm |
Manchon d'insertion Ø 10 mm |
Manchon d'insertion Ø 12 mm |
Manchon d'insertion Ø 16 mm |
| Conception |
Principe push-pull |
| Position de montage |
optionnel |
| Dimension nominale |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Raccordement pneumatique, port 1 |
Pour diamètre extérieur de tube de 4 mm |
Pour diamètre extérieur de tube de 6 mm |
Pour diamètre extérieur de tube de 8 mm |
Pour diamètre extérieur de tube de 10 mm |
Pour diamètre extérieur de tube de 12 mm |
Pour diamètre extérieur de tube de 16 mm |
| Conception |
Principe push-pull |
| Position de montage |
optionnel |
| Type de joint sur bouchon vissé |
— |
Revêtement |
| Dimension nominale |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13 mm |
| Raccordement pneumatique, port 2 |
Pour diamètre extérieur de tube de 4 mm |
Pour diamètre extérieur de tube de 6 mm |
Pour diamètre extérieur de tube de 8 mm |
Pour diamètre extérieur de tube de 10 mm |
Pour diamètre extérieur de tube de 12 mm |
Pour diamètre extérieur de tube de 16 mm |
Pour diamètre extérieur de tube de 22 mm |
| Profondeur d'insertion du tube 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Les profondeurs d'insertion du tube indiquées sont des valeurs de référence et peuvent varier légèrement en fonction du type.
Conditions de fonctionnement et environnementales :
| Pression de fonctionnement sur toute la plage de température |
-0,95 ... 6 bar |
| Pression de fonctionnement dépendant de la température |
-0,95 ... 14 bar |
| Note sur la pression de fonctionnement |
Eau : max. 0,6 MPa à max. 50 °C |
| Milieu de fonctionnement |
Air comprimé selon ISO 8573-1:2010 [7:-:-]
Eau (liquide, sans glace) |
| Note sur le milieu de fonctionnement et de pilotage |
Fonctionnement lubrifié possible
Eau : filetage G possible uniquement avec joint type OL comme accessoire supplémentaire |
| Température ambiante |
-10 ... 80 °C |
| Classe de résistance à la corrosion CRC 1) |
1 - Faible contrainte de corrosion |
| Classification maritime |
Voir certificat |
1) Plus d'informations sur www.festo.com/x/topic/kbk
Matériaux :
| Matériau du corps |
Aluminium anodisé, Laiton, nickelé, PBT |
| Matériau de la bague de déverrouillage |
POM |
| Couleur de la bague de déverrouillage |
Bleu |
| Matériau du joint de tube |
NBR |
| Matériau du composant de serrage de tube |
Acier inoxydable hautement allié |
| Note sur les matériaux |
Conforme RoHS |
| Matériau de l'écrou |
Laiton nickelé |
| Matériau du boulon creux |
Laiton nickelé |
| Adapté aux salles blanches, mesuré selon ISO 1464414 1) |
Classe 4 selon ISO 14644-1 Élément installé statiquement, aucune évaluation significative possible selon ISO 14644-1 |
1) Pour les manchons d'insertion QSH et les bouchons obturateurs QSC-...H, aucune évaluation significative n'est possible selon ISO 14644-1 (composants installés statiquement)
Dimensions :
Normes de qualité :
