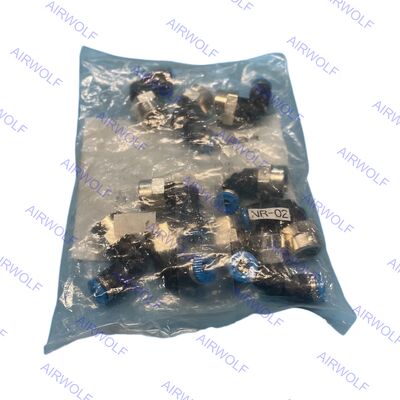

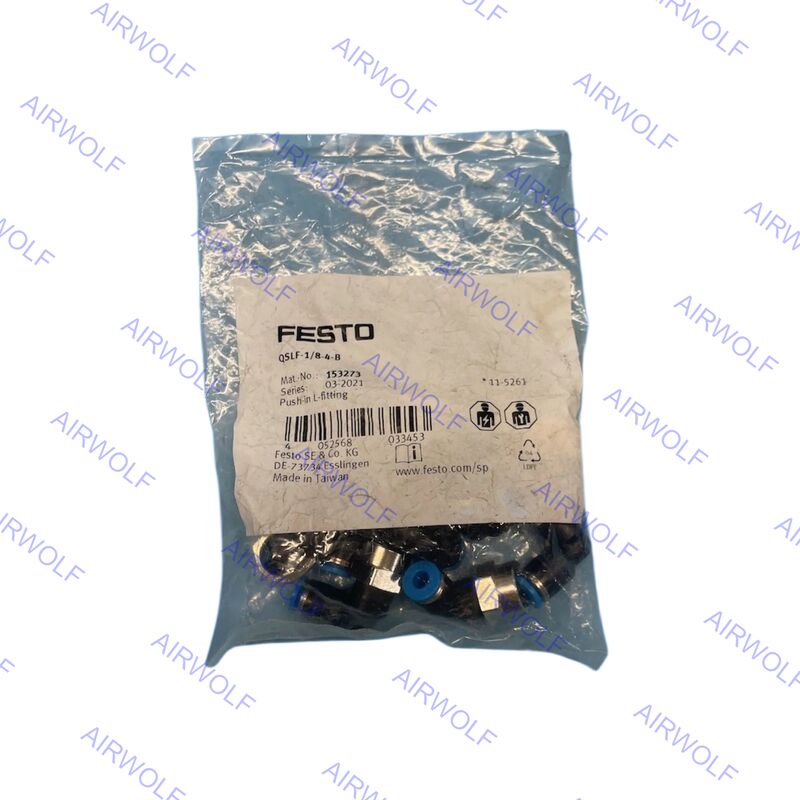

QSF-1/8-4-B QSF-1/8-4-B-100 QSF-1/8-6-B QSF-1/8-6-B-100 Raccords instantanés série QSF de Festo
La série QSF de Festo fait partie de la gamme Quick Star (QS) de raccords instantanés pneumatiques conçus pour connecter des tubes à des taraudages dans les systèmes d'air comprimé et d'eau. Ce sont des adaptateurs filetés droits qui fournissent un filetage femelle pour une connexion tube instantané. Ils sont construits en laiton nickelé pour une haute résistance à la corrosion et comportent une griffe de retenue en acier inoxydable à l'intérieur du raccord qui saisit fermement le tube sans endommager sa surface. La série offre une grande variété de configurations avec différentes tailles de filetage (métrique, G parallèle ou R conique) et diamètres extérieurs de tube (OD) pour répondre à de nombreux besoins de connexion, tels que le QSF-1/4-8-B pour un filetage G1/4 vers un tube de 8 mm de diamètre extérieur ou le QSF-1/2-12-B pour un filetage G1/2 vers un tube de 12 mm de diamètre extérieur.
Codes de commande :
| Code article |
Connexion de port 1 |
Connexion de port 2 |
N° de pièce |
Quantité d'emballage |
| QSF-1/8-4-B |
Filetage mâle R1/8 |
Diamètre extérieur du tube : 4 mm |
153022 |
10 |
| QSF-1/8-4-B-100 |
Filetage mâle R1/8 |
Diamètre extérieur du tube : 4 mm |
130709 |
100 |
| QSF-1/8-6-B |
Filetage mâle R1/8 |
Diamètre extérieur du tube : 6 mm |
153023 |
10 |
| QSF-1/8-6-B-100 |
Filetage mâle R1/8 |
Diamètre extérieur du tube : 6 mm |
130710 |
100 |
Fiche technique :
| Données techniques générales – Filetage mâle métrique et G |
| Connexion pneumatique, port 1 |
Filetage mâle M5 |
Filetage mâle G1/8 |
Filetage mâle G1/4 |
Filetage mâle G3/8 |
Filetage mâle G1/2 |
Filetage mâle G3/4 |
| Conception |
Principe push-pull |
| Position de montage |
optionnel |
| Type de joint sur bouchon vissé |
Bague d'étanchéité |
| Couple nominal |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Tolérance du couple de serrage nominal |
± 20 % |
| Taille nominale |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Profondeur d'insertion du tube 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Poids du produit |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) Les profondeurs d'insertion de tube indiquées sont des valeurs de référence et peuvent varier légèrement en fonction du type.
| Données techniques générales – Filetage mâle R |
| Connexion pneumatique, port 1 |
Filetage mâle R1/8 |
Filetage mâle R1/4 |
Filetage mâle R3/8 |
Filetage mâle R1/2 |
| Conception |
Principe push-pull |
| Position de montage |
optionnel |
| Type de joint sur bouchon vissé |
Revêtement |
| Taille nominale |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Profondeur d'insertion du tube ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Les profondeurs d'insertion de tube indiquées sont des valeurs de référence et peuvent varier légèrement en fonction du type.
| Données techniques générales – Filetage femelle G |
| Connexion pneumatique, port 1 |
Filetage femelle G1/8 |
Filetage femelle G1/4 |
Filetage femelle G3/8 |
Filetage femelle G1/2 |
| Conception |
Principe push-pull |
| Position de montage |
optionnel |
| Type de joint sur bouchon vissé |
Revêtement |
| Taille nominale |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Données techniques générales – Manchon d'insertion |
| Connexion pneumatique, port 1 |
Manchon d'insertion Ø 4 mm |
Manchon d'insertion Ø 6 mm |
Manchon d'insertion Ø 8 mm |
Manchon d'insertion Ø 10 mm |
Manchon d'insertion Ø 12 mm |
Manchon d'insertion Ø 16 mm |
| Conception |
Principe push-pull |
| Position de montage |
optionnel |
| Taille nominale |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Connexion pneumatique, port 1 |
Pour tube de diamètre extérieur 4 mm |
Pour tube de diamètre extérieur 6 mm |
Pour tube de diamètre extérieur 8 mm |
Pour tube de diamètre extérieur 10 mm |
Pour tube de diamètre extérieur 12 mm |
Pour tube de diamètre extérieur 16 mm |
| Conception |
Principe push-pull |
| Position de montage |
optionnel |
| Type de joint sur bouchon vissé |
— |
Revêtement |
| Taille nominale |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13 mm |
| Connexion pneumatique, port 2 |
Pour tube de diamètre extérieur 4 mm |
Pour tube de diamètre extérieur 6 mm |
Pour tube de diamètre extérieur 8 mm |
Pour tube de diamètre extérieur 10 mm |
Pour tube de diamètre extérieur 12 mm |
Pour tube de diamètre extérieur 16 mm |
Pour tube de diamètre extérieur 22 mm |
| Profondeur d'insertion du tube 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Les profondeurs d'insertion de tube indiquées sont des valeurs de référence et peuvent varier légèrement en fonction du type.
Conditions de fonctionnement et environnementales :
| Pression de fonctionnement sur toute la plage de température |
-0,95 ... 6 bar |
| Pression de fonctionnement dépendant de la température |
-0,95 ... 14 bar |
| Note sur la pression de fonctionnement |
Eau : max. 0,6 MPa à max. 50°C |
| Milieu de fonctionnement |
Air comprimé selon ISO 8573-1:2010 [7:-:-]
Eau (liquide, sans glace) |
| Note sur le milieu de fonctionnement et de pilotage |
Fonctionnement lubrifié possible
Eau : filetage G uniquement possible avec joint type OL comme accessoire supplémentaire |
| Température ambiante |
-10 ... 80°C |
| Classe de résistance à la corrosion CRC 1) |
1 - Faible contrainte de corrosion |
| Classification maritime |
Voir certificat |
1) Plus d'informations sur www.festo.com/x/topic/kbk
Matériaux :
| Matériau du boîtier |
Aluminium anodisé, Laiton, nickelé, PBT |
| Matériau de la bague de déverrouillage |
POM |
| Couleur de la bague de déverrouillage |
Bleu |
| Matériau du joint de tube |
NBR |
| Matériau du composant de serrage de tube |
Acier inoxydable hautement allié |
| Note sur les matériaux |
Conforme RoHS |
| Matériau de l'écrou |
Laiton nickelé |
| Matériau du boulon creux |
Laiton nickelé |
| Adapté aux salles blanches, mesuré selon ISO 1464414 1) |
Classe 4 selon ISO 14644-1 Élément installé statiquement, aucune évaluation significative possible selon ISO 14644-1 |
1) Pour les manchons d'insertion QSH et les bouchons obturateurs QSC-...H, aucune évaluation significative n'est possible selon ISO 14644-1 (composants installés statiquement)
