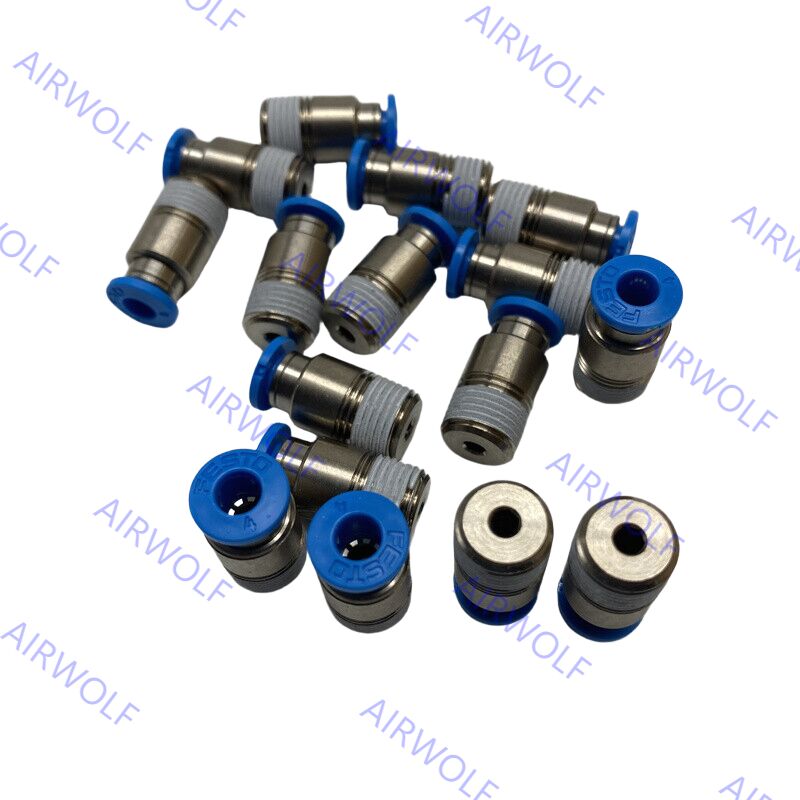

Raccords instantanés série QS de Festo
Le raccord instantané série QS de Festo est conçu pour une rapidité et une simplicité inégalées dans l'assemblage des systèmes pneumatiques. Sa technologie de raccordement instantané intuitive permet des connexions de tubes sécurisées, sans outils, en quelques secondes, réduisant considérablement le temps d'installation et de maintenance. Le mécanisme simple de collier à pression et à libération permet un débranchement rapide des tubes pour une reconfiguration aisée. Cette conception conviviale minimise les erreurs et les coûts de main-d'œuvre, ce qui en fait le choix idéal pour rationaliser la production, le prototypage et les modifications de systèmes où l'efficacité est essentielle.
Codes de commande :
| Code article |
Connexion du port 1 |
Connexion du port 2 |
N° de pièce |
Quantité d'emballage |
| QS-G1/4-12 |
Filetage mâle G1/4 |
Diamètre extérieur du tube : 12 mm |
186350 |
10 |
| QS-G1/4-12-20 |
Filetage mâle G1/4 |
Diamètre extérieur du tube : 12 mm |
132042 |
20 |
| QS-G3/8-8 |
Filetage mâle G3/8 |
Diamètre extérieur du tube : 8 mm |
186100 |
10 |
| QS-G3/8-8-50 |
Filetage mâle G3/8 |
Diamètre extérieur du tube : 8 mm |
132043 |
50 |
Fiche technique :
| Données techniques générales – Filetage mâle métrique et G |
| Connexion pneumatique, port 1 |
Filetage mâle M5 |
Filetage mâle G1/8 |
Filetage mâle G1/4 |
Filetage mâle G3/8 |
Filetage mâle G1/2 |
Filetage mâle G3/4 |
| Conception |
Principe push-pull |
| Position de montage |
optionnel |
| Type de joint sur le bouchon vissé |
Bague d'étanchéité |
| Couple nominal |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Tolérance du couple de serrage nominal |
± 20 % |
| Taille nominale |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Profondeur d'insertion du tube 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Poids du produit |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) Les profondeurs d'insertion de tube indiquées sont des valeurs de référence et peuvent varier légèrement en fonction du type.
| Données techniques générales – Filetage mâle R |
| Connexion pneumatique, port 1 |
Filetage mâle R1/8 |
Filetage mâle R1/4 |
Filetage mâle R3/8 |
Filetage mâle R1/2 |
| Conception |
Principe push-pull |
| Position de montage |
optionnel |
| Type de joint sur le bouchon vissé |
Revêtement |
| Taille nominale |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Profondeur d'insertion du tube ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Les profondeurs d'insertion de tube indiquées sont des valeurs de référence et peuvent varier légèrement en fonction du type.
| Données techniques générales – Filetage femelle G |
| Connexion pneumatique, port 1 |
Filetage femelle G1/8 |
Filetage femelle G1/4 |
Filetage femelle G3/8 |
Filetage femelle G1/2 |
| Conception |
Principe push-pull |
| Position de montage |
optionnel |
| Type de joint sur le bouchon vissé |
Revêtement |
| Taille nominale |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Données techniques générales – Manchon de raccordement instantané |
| Connexion pneumatique, port 1 |
Manchon de raccordement instantané Ø 4 mm |
Manchon de raccordement instantané Ø 6 mm |
Manchon de raccordement instantané Ø 8 mm |
Manchon de raccordement instantané Ø 10 mm |
Manchon de raccordement instantané Ø 12 mm |
Manchon de raccordement instantané Ø 16 mm |
| Conception |
Principe push-pull |
| Position de montage |
optionnel |
| Taille nominale |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Connexion pneumatique, port 1 |
Pour tube de diamètre extérieur 4 mm |
Pour tube de diamètre extérieur 6 mm |
Pour tube de diamètre extérieur 8 mm |
Pour tube de diamètre extérieur 10 mm |
Pour tube de diamètre extérieur 12 mm |
Pour tube de diamètre extérieur 16 mm |
| Conception |
Principe push-pull |
| Position de montage |
optionnel |
| Type de joint sur le bouchon vissé |
— |
Revêtement |
| Taille nominale |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13 mm |
| Connexion pneumatique, port 2 |
Pour tube de diamètre extérieur 4 mm |
Pour tube de diamètre extérieur 6 mm |
Pour tube de diamètre extérieur 8 mm |
Pour tube de diamètre extérieur 10 mm |
Pour tube de diamètre extérieur 12 mm |
Pour tube de diamètre extérieur 16 mm |
Pour tube de diamètre extérieur 22 mm |
| Profondeur d'insertion du tube 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Les profondeurs d'insertion de tube indiquées sont des valeurs de référence et peuvent varier légèrement en fonction du type.
Conditions de fonctionnement et environnementales :
| Pression de fonctionnement sur toute la plage de température |
-0,95 ... 6 bar |
| Pression de fonctionnement dépendante de la température |
-0,95 ... 14 bar |
| Note sur la pression de fonctionnement |
Eau : max. 0,6 MPa à max. 50°C |
| Milieu de fonctionnement |
Air comprimé selon ISO 8573-1:2010 [7:-:-]
Eau (liquide, sans glace) |
| Note sur le milieu de fonctionnement et de pilotage |
Fonctionnement lubrifié possible
Eau : filetage G uniquement possible avec joint torique type OL comme accessoire supplémentaire |
| Température ambiante |
-10 ... 80°C |
| Classe de résistance à la corrosion CRC 1) |
1 - Faible contrainte de corrosion |
| Classification maritime |
Voir certificat |
1) Plus d'informations www.festo.com/x/topic/kbk
Matériaux :
| Matériau du boîtier |
Aluminium anodisé, Laiton nickelé, PBT |
| Matériau de la bague de déverrouillage |
POM |
| Couleur de la bague de déverrouillage |
Bleu |
| Matériau du joint de tube |
NBR |
| Matériau du composant de serrage de tube |
Acier inoxydable hautement allié |
| Note sur les matériaux |
Conforme RoHS |
| Matériau de l'écrou |
Laiton nickelé |
| Matériau du boulon creux |
Laiton nickelé |
| Adapté aux salles blanches, mesuré selon ISO 1464414 1) |
Classe 4 selon ISO 14644-1 Élément installé statiquement, aucune évaluation significative possible selon ISO 14644-1 |
1) Pour les manchons de raccordement instantané QSH et les bouchons obturateurs QSC-...H, aucune évaluation significative n'est possible selon ISO 14644-1 (composants installés statiquement)
Dimensions :
Normes de qualité :
