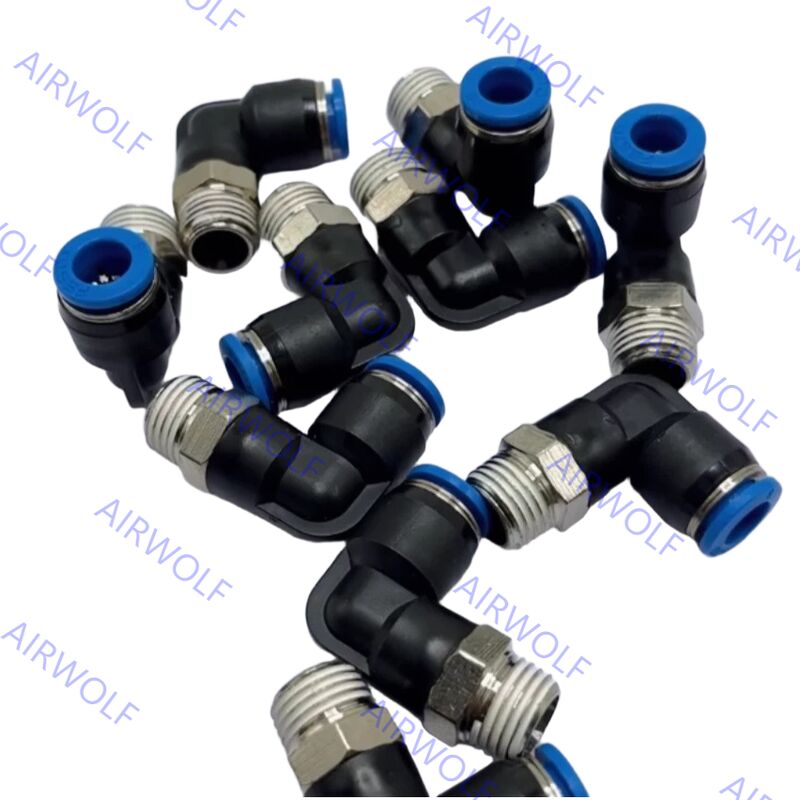

Festo QSL-G1/8-4, QSL-G1/8-4-100, QSL-G1/8-6, QSL-G1/8-6-100 série QSL
Conçu pour fournir des performances fiables dans des environnements industriels exigeants,le raccord Festo QSL est doté d'une construction durable avec un corps en plastique PBT robuste et des composants essentiels tels que la griffe de retenue en acier allié de haute qualitéCela assure une prise sûre et résistante aux vibrations sur le tube sans endommager la surface.Le raccord maintient des performances stables avec une large pression de fonctionnement allant jusqu'à 14 bar et une plage de température de -10°C à +80°C, soutenus par des joints étanches à NBR pour les connexions imperméables.Cette conception robuste garantit une fiabilité à long terme et une maintenance minimale pour un fonctionnement continu dans les machines automatisées et les systèmes d'automatisation industrielle.
Codes de commande:
| Code du produit |
Connexion au port1 |
Connexion au port2 |
La partie no. |
Quantité d'emballage |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. |
fils mâles G1/8 |
OD des tubes: 4 mm |
186116 |
10 |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. |
fils mâles G1/8 |
OD des tubes: 4 mm |
132048 |
100 |
| Le nombre de points de contrôle doit être identifié. |
fils mâles G1/8 |
OD des tubes: 6 mm |
186117 |
10 |
| Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. |
fils mâles G1/8 |
OD des tubes: 6 mm |
132049 |
100 |
Fiche de données:
| Données techniques générales ️ Fil mâle métrique et G |
| Connexion pneumatique au port 1 |
fils mâles M5 |
fils mâles G1/8 |
fils mâles G1/4 |
Fils mâles G3/8 |
fils mâles G1/2 |
Fils mâles G3/4 |
| Conception |
Principe de poussée-tire |
| Position de montage |
Optionnel |
| Type d'étanchéité sur prise vissée |
Anneau de scellement |
| Le couple nominal |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| Tolérance pour le couple de serrage nominal |
± 20% |
| Taille nominale |
1.8... 2,4 mm |
2.6... 6 mm |
3.1... 8,5 mm |
4.2... 11 mm |
6.4... 13 mm |
20 mm |
| Profondeur d'insertion du tuyau 1) |
14.9... 17 mm |
14.9... 20,7 mm |
17... 23,4 mm |
18.1... 24,8 mm |
23.3... 24,8 mm |
27.54 mm |
| Poids du produit |
8... 13 g |
7.7... 31 g |
13... 48 g |
20... 97 g |
33... 158 g |
91.2 g |
1) Les profondeurs d'insertion des tubes indiquées sont des valeurs de référence et peuvent varier légèrement selon le type.
| Données techniques générales |
| Connexion pneumatique au port 1 |
Fils mâles R1/8 |
fils mâles R1/4 |
Fils mâles R3/8 |
fils mâles R1/2 |
| Conception |
Principe de poussée-tire |
| Position de montage |
Optionnel |
| Type d'étanchéité sur prise vissée |
Le revêtement |
| Taille nominale |
2.4... 6 mm |
2.8... 8,5 mm |
4.2... 11 mm |
6.3... 13 mm |
| Profondeur d'insertion du tuyau 1) |
11.6... 20,7 mm |
11.9... 23,4 mm |
17... 24,8 mm |
20.2... 24,8 mm |
1) Les profondeurs d'insertion des tubes indiquées sont des valeurs de référence et peuvent varier légèrement selon le type.
| Données techniques générales ️ fil G femelle |
| Connexion pneumatique au port 1 |
Fils de femelle G1/8 |
Fils de femelle G1/4 |
Fils féminins G3/8 |
Fil de femelle G1/2 |
| Conception |
Principe de poussée-tire |
| Position de montage |
Optionnel |
| Type d'étanchéité sur prise vissée |
Le revêtement |
| Taille nominale |
2.8... 7 mm |
3... 11 mm |
5... 11 mm |
11... 15 mm |
| Données techniques générales |
| Connexion pneumatique au port 1 |
Couvercle à poussée Ø 4 mm |
Couvercle à poussée Ø 6 mm |
Couvercle à poussée Ø 8 mm |
Couvercle à poussée Ø 10 mm |
Couvercle à poussée Ø 12 mm |
Couvercle à poussée Ø 16 mm |
| Conception |
Principe de poussée-tire |
| Position de montage |
Optionnel |
| Taille nominale |
2.5 mm |
2.3... 4 mm |
2.3... 6 mm |
3.8... 7,5 mm |
3.7... 9 mm |
7.8... 11 mm |
| Connexion pneumatique, port 1 |
Pour tubes de diamètre extérieur de 4 mm |
Pour tubes de diamètre extérieur de 6 mm |
Pour tubes de diamètre extérieur de 8 mm |
Pour tubes de diamètre extérieur de 10 mm |
Pour tubes de diamètre extérieur de 12 mm |
Pour tubes de diamètre extérieur de 16 mm |
| Conception |
Principe de poussée-tire |
| Position de montage |
Optionnel |
| Type d'étanchéité sur prise vissée |
Je ne sais pas. |
Le revêtement |
| Taille nominale |
2.8 mm |
2.8- Je ne sais pas.4.3 mm |
2.8... 7 mm |
4.3... 9 mm |
6.2... 11 mm |
13 mm |
| Connexion pneumatique au port 2 |
Pour tubes de diamètre extérieur de 4 mm |
Pour tubes de diamètre extérieur de 6 mm |
Pour tubes de diamètre extérieur de 8 mm |
Pour tubes de diamètre extérieur de 10 mm |
Pour tubes de diamètre extérieur de 12 mm |
Pour tubes de diamètre extérieur de 16 mm |
Pour tubes de diamètre extérieur de 22 mm |
| Profondeur d'insertion du tuyau 1) |
14.9 mm |
17 mm |
18.2 mm |
20.7 mm |
23.3 mm |
24.8 mm |
27.54 mm |
1) Les profondeurs d'insertion des tubes indiquées sont des valeurs de référence et peuvent varier légèrement selon le type.
Conditions de fonctionnement et environnementales:
| Pression de fonctionnement dans toute la plage de température |
- 0,95... 6 bar |
| Pression de fonctionnement dépendante de la température |
- 0,95... 14 bar |
| Note relative à la pression de fonctionnement |
L'eau: max. 0,6 MPa à max. 50°C |
| Moyen de fonctionnement |
Air comprimé conforme à la norme ISO 8573-1:2010 [7:-:-]
Eau (liquide, sans glace) |
| Note relative au support d'exploitation et au pilote |
Opération lubrifiée possible
Eau: fil G uniquement possible avec anneau d'étanchéité de type OL comme accessoire supplémentaire |
| Température ambiante |
-10... 80 °C |
| Classe de résistance à la corrosion CRC 1) |
1 - Faible résistance à la corrosion |
| Classification maritime |
Voir le certificat |
1) Pour plus d'informations: www.festo.com/x/topic/kbk
Matériaux:
| Matériel de logement |
Aluminium anodisé, cuivre, nickelé, PBT |
| Anneau de libération du matériau |
Le POM |
| Couleur de l'anneau de libération |
Le bleu |
| Matériau d'étanchéité des tubes |
NBR |
| Composant de pinceau de tuyauterie |
Acier inoxydable à haute alliage |
| Note sur les matériaux |
Conformité à la directive RoHS |
| Noix de matière |
d'une épaisseur n'excédant |
| Boulons creux en matériau |
d'une épaisseur n'excédant |
| Adaptation des salles blanches, mesurée selon l'ISO 1464414 1) |
Classe 4 selon l'ISO 14644-1Élément installé de manière statique, aucune évaluation significative n'est possible selon l'ISO 14644-1 |
1) Pour les manchons QSH et les bouchons QSC-...H, aucune évaluation significative n'est possible selon l'ISO 14644-1 (composants installés de façon statique)
