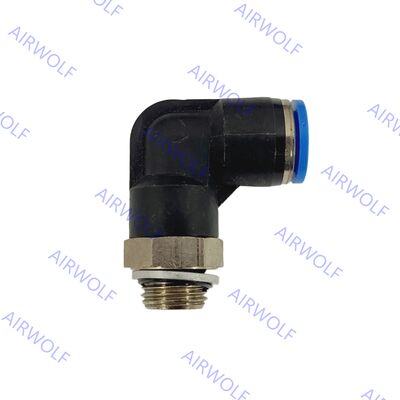

Festo QSL-G1/4-8 QSL-G1/4-8-50 QSL-G1/4-10 QSL-G1/4-10-50 QSL Series Raccord enfichable en forme de L
Le raccord instantané en forme de L de la série Festo QSL est conçu pour une efficacité d'installation maximale dans les systèmes pneumatiques. Sa conception innovante enfichable permet une connexion et un dégagement rapides et sans outil du tube, réduisant considérablement le temps d'assemblage et de maintenance. La forme du coude à 90 degrés est idéale pour acheminer des tubes dans des espaces restreints, et un avantage clé est que le raccord peut être tourné dans n'importe quelle orientation après l'assemblage pour un alignement optimal sans contrainte sur le tube. Cette combinaison d'installation rapide et de positionnement flexible en fait un excellent choix pour simplifier les configurations pneumatiques complexes et améliorer la productivité globale du flux de travail.
Codes de commande :
| Code article |
Connexion du port1 |
Connexion du port2 |
Numéro de pièce. |
Quantité d'emballage |
| QSL-G1/4-8 |
Filetage mâle G1/4 |
Diamètre extérieur du tube : 8 mm |
186120 |
10 |
| QSL-G1/4-8-50 |
Filetage mâle G1/4 |
Diamètre extérieur du tube : 8 mm |
132052 |
50 |
| QSL-G1/4-10 |
Filetage mâle G1/4 |
Diamètre extérieur du tube : 10 mm |
186122 |
10 |
| QSL-G1/4-10-50 |
Filetage mâle G1/4 |
Diamètre extérieur du tube : 10 mm |
132053 |
50 |
Fiche de données:
| Données techniques générales – Filetage mâle métrique et G |
| Raccordement pneumatique, port 1 |
Filetage mâle M5 |
Filetage mâle G1/8 |
Filetage mâle G1/4 |
Filetage mâle G3/8 |
Filetage mâle G1/2 |
Filetage mâle G3/4 |
| Conception |
Principe push-pull |
| Position de montage |
facultatif |
| Type de joint sur bouchon vissé |
Bague d'étanchéité |
| Couple nominal |
1,2 Nm |
5,4 Nm |
9 NM |
15,5 Nm |
26 Nm |
20 Nm |
| Tolérance pour le couple de serrage nominal |
± 20% |
| Taille nominale |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 millimètres |
| Profondeur d'insertion du tube 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 millimètres |
| Poids du produit |
8 ... 13g |
7,7 ... 31g |
13 ... 48g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) Les profondeurs d'insertion des tubes indiquées sont des valeurs de référence et peuvent varier légèrement selon le type.
| Données techniques générales – Filetage mâle R |
| Raccordement pneumatique, port 1 |
Filetage mâle R1/8 |
Filetage mâle R1/4 |
Filetage mâle R3/8 |
Filetage mâle R1/2 |
| Conception |
Principe push-pull |
| Position de montage |
facultatif |
| Type de joint sur bouchon vissé |
Revêtement |
| Taille nominale |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Profondeur d'insertion du tube ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Les profondeurs d'insertion des tubes indiquées sont des valeurs de référence et peuvent varier légèrement selon le type.
| Données techniques générales – Filetage femelle G |
| Raccordement pneumatique, port 1 |
Filetage femelle G1/8 |
Filetage femelle G1/4 |
Filetage femelle G3/8 |
Filetage femelle G1/2 |
| Conception |
Principe push-pull |
| Position de montage |
facultatif |
| Type de joint sur bouchon vissé |
Revêtement |
| Taille nominale |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Caractéristiques techniques générales – Manchon instantané |
| Raccordement pneumatique, port 1 |
Douille enfichable Ø 4 mm |
Douille enfichable Ø 6 mm |
Douille enfichable Ø 8 mm |
Douille à insérer Ø 10 mm |
Douille à insérer Ø 12 mm |
Douille enfichable Ø 16 mm |
| Conception |
Principe push-pull |
| Position de montage |
facultatif |
| Taille nominale |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Connexion pneumatique, port 1 |
Pour tube d'un diamètre extérieur de 4 mm |
Pour tube de diamètre extérieur 6 mm |
Pour tube d'un diamètre extérieur de 8 mm |
Pour tube d'un diamètre extérieur de 10 mm |
Pour tube d'un diamètre extérieur de 12 mm |
Pour tube d'un diamètre extérieur de 16 mm |
| Conception |
Principe push-pull |
| Position de montage |
facultatif |
| Type de joint sur bouchon vissé |
— |
Revêtement |
| Taille nominale |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13mm |
| Raccordement pneumatique, port 2 |
Pour tube de diamètre extérieur 4 mm |
Pour tube de diamètre extérieur 6 mm |
Pour tube de diamètre extérieur 8 mm |
Pour tube de diamètre extérieur 10 mm |
Pour tube d'un diamètre extérieur de 12 mm |
Pour tube de diamètre extérieur 16 mm |
Pour tube de diamètre extérieur 22 mm |
| Profondeur d'insertion du tube 1) |
14,9 millimètres |
17 mm |
18,2 millimètres |
20,7 millimètres |
23,3 millimètres |
24,8 mm |
27,54 millimètres |
1) Les profondeurs d'insertion des tubes indiquées sont des valeurs de référence et peuvent varier légèrement selon le type.
Conditions de fonctionnement et environnementales :
| Plage de température complète de pression de service |
-0,95 ... 6 bars |
| Pression de service en fonction de la température |
-0,95 ... 14 bars |
| Remarque sur la pression de service |
Eau : max. 0,6 MPa au maximum. 50°C |
| Fluide de fonctionnement |
Air comprimé selon ISO 8573-1:2010 [7:-:-]
Eau (liquide, sans glace) |
| Remarque sur le fluide de fonctionnement et de pilotage |
Fonctionnement lubrifié possible
Eau : filetage G uniquement possible avec bague d'étanchéité type OL comme accessoire supplémentaire |
| Température ambiante |
-10 ... 80°C |
| Classe de résistance à la corrosion CRC 1) |
1 - Faible contrainte de corrosion |
| Classement maritime |
Voir certificat |
1) Plus d'informations www.festo.com/x/topic/kbk
Matériels:
| Boîtier matériel |
Aluminium anodisé, Laiton nickelé, PBT |
| Anneau de libération du matériau |
POM |
| Couleur de l'anneau de déclenchement |
Bleu |
| Matériau du joint de tube |
NBR |
| Matériau composant de serrage de tube |
Acier inoxydable fortement allié |
| Remarque sur les matériaux |
Conforme RoHS |
| Matériau écrou |
Laiton nickelé |
| Matériau boulon creux |
Laiton nickelé |
| Aptitude aux salles blanches, mesurée selon la norme ISO 1464414 1) |
Classe 4 selon ISO 14644-1Élément installé de manière statique, aucune évaluation significative possible selon ISO 14644-1 |
1) Pour les manchons enfichables QSH et les bouchons obturateurs QSC-...H, aucune évaluation significative possible selon ISO 14644-1 (composants installés de manière statique)
Dimensions:
