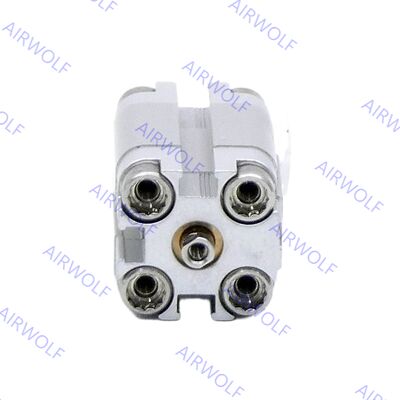

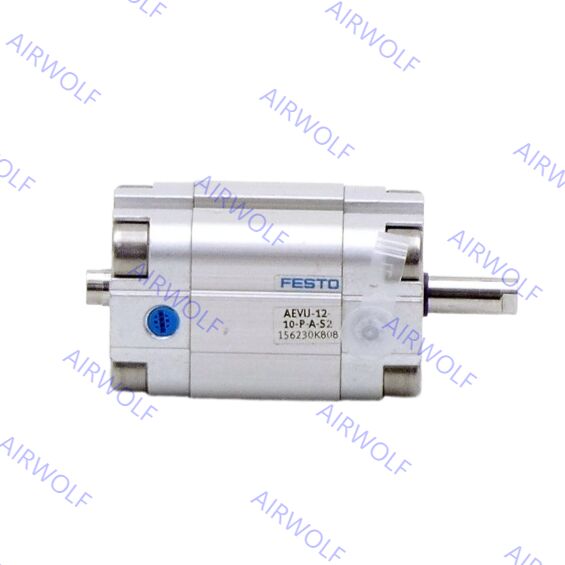

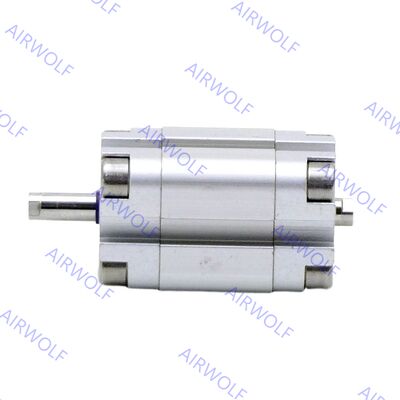

Festo AEVU-12-...-P-A,-16,-20,-25 -S2 -S6 Cylindre compact simple effet à course variable
Conçu pour la durabilité, le cylindre AEVU est construit avec un tube en alliage d'aluminium trempé et une tige de piston en acier inoxydable, assurant une longue durée de vie. Il est disponible dans une large gamme de diamètres d'alésage, généralement de 12 mm à 100 mm, avec des longueurs de course personnalisables pour répondre aux besoins spécifiques de l'application. La série est conçue pour fonctionner efficacement dans une plage de pression standard, par exemple, de 0,06 à 1,0 MPa, et peut fonctionner à des températures ambiantes de -20°C à +80°C. Les principales caractéristiques incluent souvent un amortissement élastique en fin de course pour amortir l'impact et réduire le bruit, ainsi que des options de montage polyvalentes qui simplifient l'intégration dans les machines.
Codes de commande :
| Code article |
Piston (mm) |
Course (mm) |
Référence |
Type |
Code article |
Piston (mm) |
Course (mm) |
Référence |
Type |
| AEVU-12-...-P-A |
12 |
1 ... 10 |
156220 |
avec filetage femelle |
AEVU-12-...-A-P-A |
12 |
1 ... 10 |
156260 |
avec filetage mâle |
| AEVU-16-...-P-A |
16 |
1 ... 25 |
156221 |
avec filetage femelle |
AEVU-16-...-A-P-A |
16 |
1 ... 25 |
156261 |
avec filetage mâle |
| AEVU-20-...-P-A |
20 |
1 ... 25 |
156222 |
avec filetage femelle |
AEVU-20-...-A-P-A |
20 |
1 ... 25 |
156262 |
avec filetage mâle |
| AEVU-25-...-P-A |
25 |
1 ... 25 |
156223 |
avec filetage femelle |
AEVU-25-...-A-P-A |
25 |
1 ... 25 |
156263 |
avec filetage mâle |
| AEVU-12-...-P-A-S2 |
12 |
1 ... 25 |
156230 |
avec filetage femelle, Tige de piston traversante
|
AEVU-12-...-A-P-A-S2 |
12 |
1 ... 25 |
156270 |
avec filetage mâle, Tige de piston traversante |
| AEVU-16-...-P-A-S2 |
16 |
1 ... 25 |
156231 |
avec filetage femelle, Tige de piston traversante |
AEVU-16-...-A-P-A-S2 |
16 |
1 ... 25 |
156271 |
avec filetage mâle, Tige de piston traversante |
| AEVU-20-...-P-A-S2 |
20 |
1 ... 25 |
156232 |
avec filetage femelle, Tige de piston traversante |
AEVU-20-...-A-P-A-S2 |
20 |
1 ... 25 |
156272 |
avec filetage mâle, Tige de piston traversante |
| AEVU-25-...-P-A-S2 |
25 |
1 ... 25 |
156233 |
avec filetage femelle, Tige de piston traversante |
AEVU-25-...-A-P-A-S2 |
25 |
1 ... 25 |
156273 |
avec filetage mâle, Tige de piston traversante |
| AEVU-12-...-P-A-S6 |
12 |
1 ... 25 |
156250 |
avec filetage femelle, Résistant à la chaleur 120°C |
AEVU-12-...-A-P-A-S6 |
12 |
1 ... 25 |
156310 |
avec filetage mâle, Résistant à la chaleur 120°C |
| AEVU-16-...-P-A-S6 |
16 |
1 ... 25 |
156251 |
avec filetage femelle, Résistant à la chaleur 120°C |
AEVU-16-...-A-P-A-S6 |
16 |
1 ... 25 |
156311 |
avec filetage mâle, Résistant à la chaleur 120°C |
| AEVU-20-...-P-A-S6 |
20 |
1 ... 25 |
156252 |
avec filetage femelle, Résistant à la chaleur 120°C |
AEVU-20-...-A-P-A-S6 |
20 |
1 ... 25 |
156312 |
avec filetage mâle, Résistant à la chaleur 120°C |
| AEVU-25-...-P-A-S6 |
25 |
1 ... 25 |
156253 |
avec filetage femelle, Résistant à la chaleur 120°C |
AEVU-25-...-A-P-A-S6 |
25 |
1 ... 25 |
156313 |
avec filetage mâle, Résistant à la chaleur 120°C |
Fiche technique :
| Données techniques générales |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Raccord pneumatique |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Extrémité de la tige de piston |
Filetage femelle |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Filetage mâle |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Fluide de service |
Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Remarque concernant le fluide de service/pilote |
Fonctionnement lubrifié possible (auquel cas un fonctionnement lubrifié sera toujours requis) |
| Conception |
Piston |
| Tige de piston |
| Amortissement |
Anneaux/plaques d'amortissement élastiques aux deux extrémités |
| Détection de position |
Via interrupteur de proximité |
| Type de montage |
Via trou traversant |
| Avec filetage femelle |
| Avec accessoires |
| Position de montage |
N'importe laquelle |
| Conditions de fonctionnement |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Pression de service |
Tige de piston à une extrémité |
[MPa] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [bar] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| Tige de piston traversante S2/S20 |
[MPa] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [bar] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Température ambiante(1) |
°C |
Version de base : –20 ... +80 S6 : 0 ... +120 |
| CRC(2) |
2 |
1) Noter la plage de fonctionnement des interrupteurs de proximité
2) Plus d'informations www.festo.com/x/topic/crc
Matériaux :
| Cylindre compact |
| [1] |
Corps de cylindre |
Alliage d'aluminium corroyé |
| [2] |
Couvercle |
Alliage d'aluminium corroyé |
| [3] |
Tige de piston |
Ø 12 ... 32 |
Acier inoxydable allié |
| Ø 40 ... 100 |
Acier allié |
| [4] |
Vis de bride |
Ø 12 ... 16 |
Acier inoxydable allié |
| Ø 20 ... 100 |
Acier galvanisé |
| [5] |
Joints dynamiques |
Version de base : Polyuréthane, S6 : Caoutchouc fluoré |
Dimensions :
Normes de qualité :
