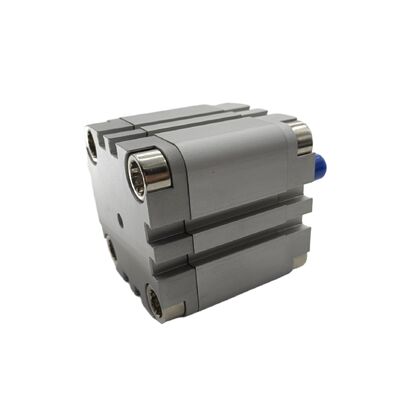

Festo ADVU-125-10-PA ADVU-125-10-APA,-15,-20,-25,-30,-40,-50,-60,-80 Cylindre compact double effet
Du point de vue de l'application et de la polyvalence, la série ADVU est conçue pour répondre à divers besoins d'automatisation grâce à sa vaste gamme de types dérivés. Il s'agit notamment d'options telles que la variante S2 avec une tige de piston à double extrémité, les modèles S6 avec des joints haute température capables de résister jusqu'à 120°C. Les cylindres présentent une conception simplifiée avec des rainures sur trois côtés pour une intégration facile des capteurs de proximité affleurant la surface. Cette conception, associée au fait que toutes les vis ont un filetage interne pour le montage des accessoires, simplifie l'installation et la maintenance. La combinaison d'un encombrement compact, d'une force de sortie élevée et d'une flexibilité de configuration de l'ADVU en fait un composant indispensable pour les ingénieurs qui conçoivent des systèmes pneumatiques efficaces et fiables dans la robotique, l'assemblage électronique et la fabrication d'équipements médicaux.
Codes de commande :
| Code article |
Piston (mm) |
Course (mm) |
Numéro de pièce. |
Taper |
Code article |
Piston (mm) |
Course (mm) |
Numéro de pièce. |
Taper |
| ADVU-125-10-PA |
125 |
10 |
175750 |
avec filetage femelle |
ADVU-125-10-APA |
125 |
10 |
175762 |
avec filetage mâle |
| ADVU-125-15-PA |
125 |
15 |
175751 |
avec filetage femelle |
ADVU-125-15-APA |
125 |
15 |
175763 |
avec filetage mâle |
| ADVU-125-20-PA |
125 |
20 |
175752 |
avec filetage femelle |
ADVU-125-20-APA |
125 |
20 |
175764 |
avec filetage mâle |
| ADVU-125-25-PA |
125 |
25 |
175753 |
avec filetage femelle |
ADVU-125-25-APA |
125 |
25 |
175765 |
avec filetage mâle |
| ADVU-125-30-PA |
125 |
30 |
175754 |
avec filetage femelle |
ADVU-125-30-APA |
125 |
30 |
175766 |
avec filetage mâle |
| ADVU-125-40-PA |
125 |
40 |
175755 |
avec filetage femelle |
ADVU-125-40-APA |
125 |
40 |
175767 |
avec filetage mâle |
| ADVU-125-50-PA |
125 |
50 |
175756 |
avec filetage femelle |
ADVU-125-50-APA |
125 |
50 |
175768 |
avec filetage mâle |
| ADVU-125-60-PA |
125 |
60 |
175757 |
avec filetage femelle |
ADVU-125-60-APA |
125 |
60 |
175769 |
avec filetage mâle |
| ADVU-125-80-PA |
125 |
80 |
175758 |
avec filetage femelle |
ADVU-125-80-APA |
125 |
80 |
175770 |
avec filetage mâle |
Fiche de données:
| Données techniques générales |
| Ø du piston |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Connexion pneumatique |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Extrémité de tige de piston |
Filetage femelle |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Filetage mâle |
M6 |
M8 |
M10x1,25 |
M12x1,25 |
M16x1,5 |
M20x1,5 |
M27x2 |
| Fluide de fonctionnement |
Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Remarque sur le milieu de travail/pilotage |
Fonctionnement lubrifié possible (auquel cas un fonctionnement lubrifié sera toujours requis) |
| Conception |
Piston |
| Tige de piston |
| Amorti |
Anneaux/plaques d'amortissement élastiques aux deux extrémités |
| Détection de position |
Via détecteur de proximité |
| Type de montage |
Avec trou traversant |
– |
| Avec filetage femelle |
| Avec accessoires |
| Position de montage |
N'importe lequel |
| Conditions de fonctionnement |
| Ø des pistons |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Pression de service |
[MPa] |
0,12 ... 1 |
0,1 ... 1 |
0,08 ... 1 |
0,06 ... 1 |
0,05 ... 1 |
| [bar] |
1,2 ... 10 |
1 ... 10 |
0,8 ... 10 |
0,6 ... 10 |
0,5 ... 10 |
| [psi] |
17,4 ... 145 |
14,5 ... 145 |
11,6 ... 145 |
8,7 ... 145 |
7,3 … 145 |
| Température ambiante(1) |
°C |
–20 ... +80 |
| CRC(2) |
2 |
1) Respecter la plage de fonctionnement des détecteurs de proximité
2) Plus d'informations www.festo.com/x/topic/crc
Matériels:
| Cylindre compact |
| [1] |
Canon de cylindre |
Alliage d'aluminium corroyé |
| [2] |
Couverture |
Alliage d'aluminium corroyé |
| [3] |
Tige de piston |
Ø12 ... 32 |
Acier inoxydable fortement allié |
| Ø40 ... 125 |
Acier fortement allié |
| [4] |
Vis à bride |
Ø12 ... 16 |
Acier inoxydable fortement allié |
| Ø20 ... 125 |
Acier galvanisé |
| [5] |
Joints dynamiques |
Polyuréthane |
Dimensions:
