La valeur maximale de l'échantillon doit être égale ou supérieure à la valeur de l'échantillon.
Les codes de commande:
Le SAGAM-10/350 10S est utilisé.
Le SAGAM-10/50 10S
Le SAGAM-20/100 10S
Le SAGAM-10/210 10S
Le SAGAM-20/350 10S
Le SAGAM-20/50 10S
Le SAGAM-10/100 10S
Le SAGAM-20/210 10S

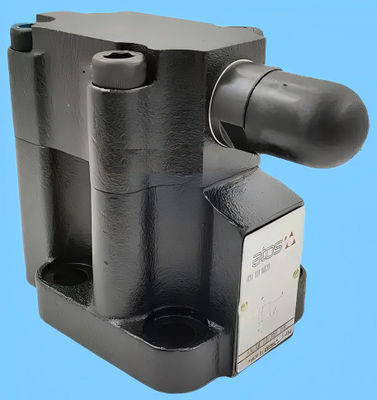

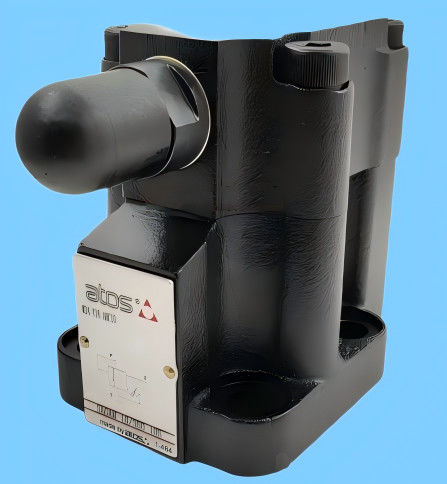

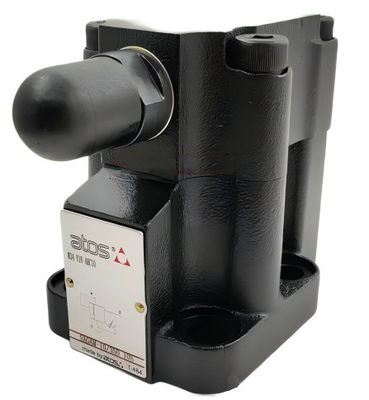

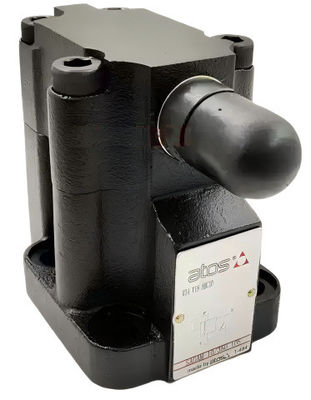

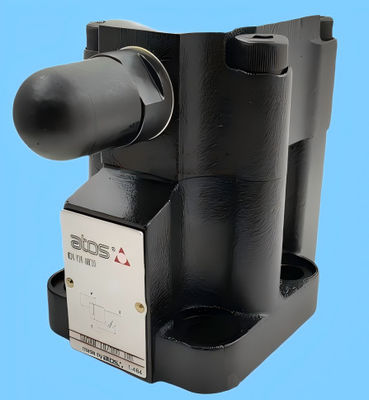

Les SAGAM sont des vannes de soulagement de pression à deux étages
avec une bobine équilibrée, conçue pour fonctionner dans les systèmes hydrauliques à huile.
deux étages, montage de plaques de support - ISO 6264 taille 10, 20 et 32
Dans les versions standard, la pression de pilotage de la poupée 1 de l' étape principale 2 est réglée au moyen d' une vis à larve protégée par le capuchon 3 dans le couvercle 4.
Des versions optionnelles avec réglage par roue manuelle 5 au lieu de la vis à larve sont disponibles sur demande.
La rotation dans le sens horaire augmente la pression.
Le SAGAM peut être équipé d'un pilote SDHE
une résistance à l'écoulement de l'air

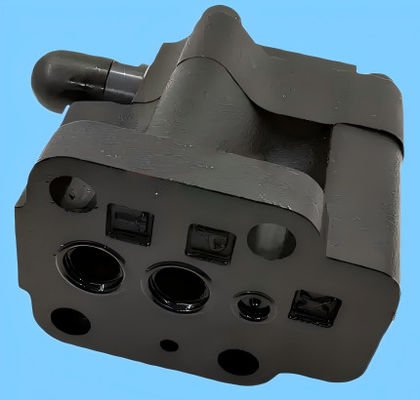

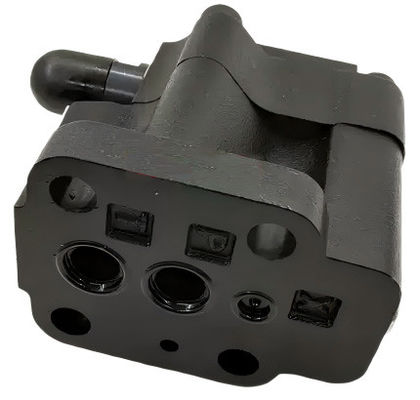

Surface de montage: taille 10, 20 et 32 selon la norme ISO 6264
Débit maximal: 200, 400 et 600 l/min
Pression maximale jusqu'à 350 bar
Pression de réglage: 50; 100; 210; 350 bar
Plage de pression [bar]: 4 + 50; 6 + 100; 7 + 210; 8 + 350
Niveau de protection conforme à la norme DIN EN 60529: IP65
Facteur de droit relatif: 100%
Tolérance à la tension d'alimentation: 土10%
Les caractéristiques hydrauliques:
| Modèle de soupape | Le SAGAM-10 | Le SAGAM-20 | Le SAGAM-32 |
| Réglage [barre] | 50; 100; 210; 350 |
| Plage de pression [bar] | 4 + 50; 6 + 100; 7 + 210; 8 + 350 |
| Pression maximale [barre] | les ports P,X= 350 Les ports T,Y = 210 (sans soupape magnétique pilote) Pour les versions avec soupape magnétique pilote, voir les tableaux techniques SHE015 |
| Débit maximal [/min] | 200 | 400 | 600 |
Principales caractéristiques, joints et fluides - pour les autres fluides non inclus dans le tableau ci-dessous, consultez notre bureau technique:
| Position de montage | N'importe quelle position |
| Finition de surface de sous-plaque | Indice de rugosité Ra 0,4 - rapport de planéité 0,01/100 ((ISO 1101) |
| Température ambiante | L'exécution standard = -30 °C + + 70 °C / option PE = -20 °C + + 70 °C / option BT = -40 °C + + 70 °C |
| Sceaux, température du fluide recommandée | Étanchéité de l'équipement à l'échelle de l'échelle de l'équipement à l'échelle de l'équipement à l'échelle de l'équipement à l'échelle de l'équipement à l'échelle de l'équipement |
| Viscosité recommandée | 15+100 mm2/s - portée maximale autorisée 2,8 + 500 mm/s |
| Niveau maximal de contamination du liquide | ISO4406 classe 20/18/15 NAS1638 classe 9, voir également la section filtre sur www.atos.com ou le catalogue KTF |
| Fluide hydraulique | Type de joints appropriés | Classification | Référentiel |
| Huile minérale | Les produits de base doivent être présentés dans la catégorie des produits de base. | L'utilisation de la méthode de dépistage de l'infection par le VIH est interdite. | Pour les appareils à moteur électrique |
| Résistant à la flamme sans eau | FKM | Réglage de la fréquence de détection | Pour les appareils électroniques |
| Résistant aux flammes et à l'eau | NBR, HNBR | HFC |
Caractéristiques des bobines (pour le SAGAM équipé d'une soupape d'aération électronique):
| Classe d'isolation | En raison des températures de surface de H (180°C) pour les bobines CC et de F (155°C) pour les bobines AC, les normes européennes ENISO 13732-1 et EN ISO 4413 doivent être prises en compte. |
| Le degré de protection est conforme à la norme DIN EN 60529. | IP 65 (avec connecteurs 666,667, 669 correctement assemblés) |
| Facteur de droit relatif | 100% du produit |
| Voltage et fréquence d'alimentation | Voir fonction électrique |
| Tolérance à la tension d'alimentation | 土10% |
| Certification | cURus Norme nord-américaine |
Les caractéristiques électriques du SAGAM avec soupape de solénoïde:
