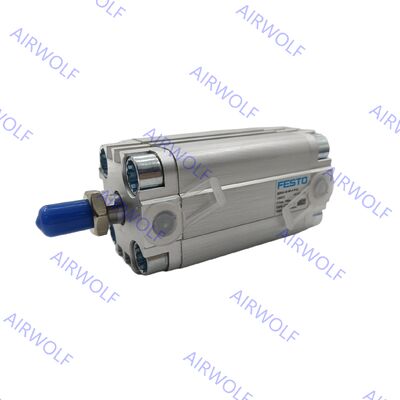

ADVU-16-5-P-A ADVU-16-5-A-P-A,-10,-15,-20,-25,-30,-40 Vérin compact à double effet Festo
Du point de vue de l'application et de la polyvalence, la série ADVU est conçue pour répondre à divers besoins d'automatisation grâce à sa vaste gamme de types dérivés. Ceux-ci incluent des options comme la variante S2 avec une tige de piston à double extrémité, les modèles S6 avec des joints haute température capables de résister jusqu'à 120°C. Les vérins présentent une conception épurée avec des rainures sur trois côtés pour une intégration facile des capteurs de proximité qui affleurent la surface. Cette conception, associée au fait que toutes les vis ont des filetages internes pour le montage des accessoires, simplifie l'installation et la maintenance. La combinaison de l'ADVU d'un encombrement compact, d'un rendement élevé et d'une flexibilité de configuration en fait un composant indispensable pour les ingénieurs concevant des systèmes pneumatiques efficaces et fiables dans la robotique, l'assemblage électronique et la fabrication d'équipements médicaux.
Codes de commande :
| Code article |
Piston (mm) |
Course (mm) |
Référence |
Type |
Code article |
Piston (mm) |
Course (mm) |
Référence |
Type |
| ADVU-16-5-P-A |
16 |
5 |
156507 |
avec filetage femelle |
ADVU-16-5-A-P-A |
16 |
5 |
156593 |
avec filetage mâle |
| ADVU-16-10-P-A |
16 |
10 |
156508 |
avec filetage femelle |
ADVU-16-10-A-P-A |
16 |
10 |
156594 |
avec filetage mâle |
| ADVU-16-15-P-A |
16 |
15 |
156509 |
avec filetage femelle |
ADVU-16-15-A-P-A |
16 |
15 |
156595 |
avec filetage mâle |
| ADVU-16-20-P-A |
16 |
20 |
156510 |
avec filetage femelle |
ADVU-16-20-A-P-A |
16 |
20 |
156596 |
avec filetage mâle |
| ADVU-16-25-P-A |
16 |
25 |
156511 |
avec filetage femelle |
ADVU-16-25-A-P-A |
16 |
25 |
156597 |
avec filetage mâle |
| ADVU-16-30-P-A |
16 |
30 |
156512 |
avec filetage femelle |
ADVU-16-30-A-P-A |
16 |
30 |
156598 |
avec filetage mâle |
| ADVU-16-40-P-A |
16 |
40 |
156513 |
avec filetage femelle |
ADVU-16-40-A-P-A |
16 |
40 |
156599 |
avec filetage mâle |
Fiche technique :
| Données techniques générales |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Raccord pneumatique |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Extrémité de la tige de piston |
Filetage femelle |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Filetage mâle |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Fluide de fonctionnement |
Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Remarque concernant le fluide de fonctionnement/pilote |
Fonctionnement lubrifié possible (auquel cas un fonctionnement lubrifié sera toujours requis) |
| Conception |
Piston |
| Tige de piston |
| Amortissement |
Anneaux/plaques d'amortissement élastiques aux deux extrémités |
| Détection de position |
Via interrupteur de proximité |
| Type de montage |
Avec trou traversant |
– |
| Avec filetage femelle |
| Avec accessoires |
| Position de montage |
N'importe laquelle |
| Conditions de fonctionnement |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Pression de fonctionnement |
[MPa] |
0.12 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
0.05 ... 1 |
| [bar] |
1.2 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
0.5 ... 10 |
| [psi] |
17.4 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
7.3 … 145 |
| Température ambiante(1) |
°C |
–20 ... +80 |
| CRC(2) |
2 |
1) Noter la plage de fonctionnement des interrupteurs de proximité
2) Plus d'informations www.festo.com/x/topic/crc
Matériaux :
| Vérin compact |
| [1] |
Corps de vérin |
Alliage d'aluminium corroyé |
| [2] |
Couvercle |
Alliage d'aluminium corroyé |
| [3] |
Tige de piston |
Ø 12 ... 32 |
Acier inoxydable fortement allié |
| Ø 40 ... 125 |
Acier fortement allié |
| [4] |
Vis à bride |
Ø 12 ... 16 |
Acier inoxydable fortement allié |
| Ø 20 ... 125 |
Acier galvanisé |
| [5] |
Joints dynamiques |
Polyuréthane |
Dimensions :
Normes de qualité :
