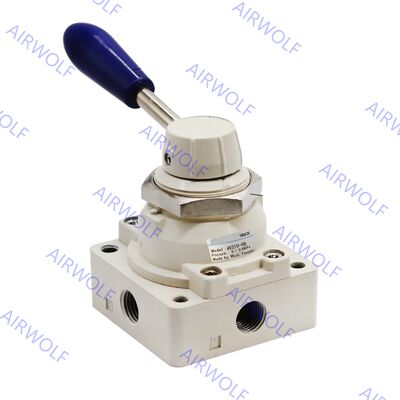

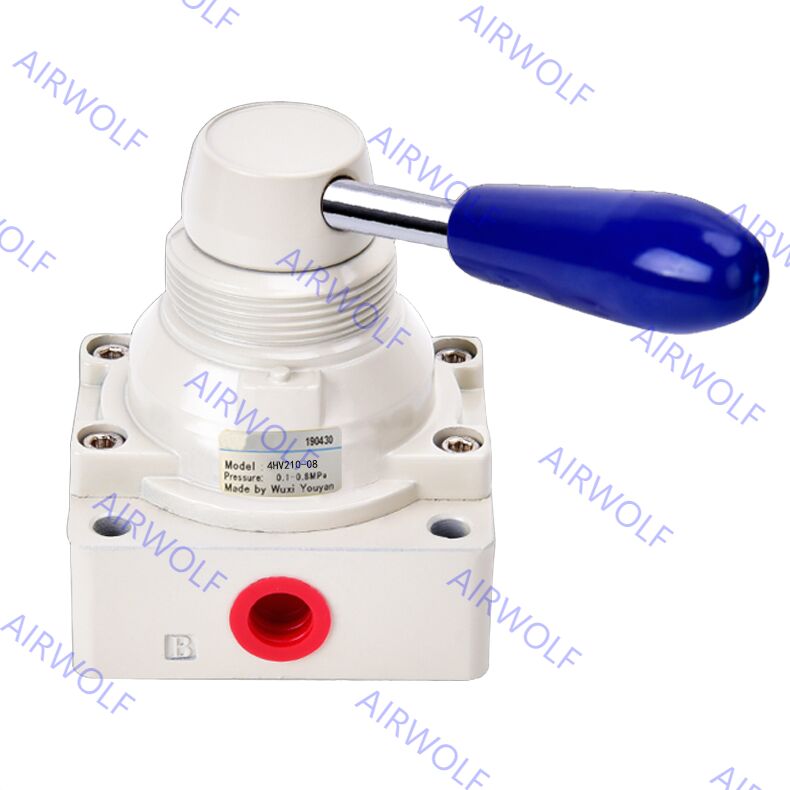

4HV230-08SL, 4HV330-08SL, 4HV330-10SL, 4HV330-15SL AIRTAC Série 4HV Valve à levier manuelle 4/3 voies 1/4", 3/8", 1/2"
En application, les vannes de la série 4HV&4HVL sont des composants polyvalents pour divers scénarios d'automatisation industrielle, notamment le contrôle des machines, les équipements d'emballage et les systèmes de manutention. Leur fonctionnement manuel est idéal pour les situations nécessitant un contrôle humain direct pour les tests, la configuration, la maintenance ou comme sauvegarde de sécurité. Les consignes d'installation mettent l'accent sur la vérification des dommages liés au transport, l'assurance d'une direction correcte du flux d'air et l'utilisation d'air propre et sec pour éviter les problèmes. La conception des vannes, qui comprend des options pour différents types de filetages (Rc/PT, NPT) et la disponibilité d'une fonction de verrouillage sur certains modèles, offre une flexibilité aux intégrateurs de systèmes. En offrant un contrôle fiable et sur place des actionneurs pneumatiques, ces vannes à levier manuel améliorent la sécurité et l'efficacité opérationnelles, contribuant à la fiabilité globale du système pneumatique.
Codes de commande :
| Type |
Taille du port |
Positions |
Note |
Installation |
| 4HV230-08SL |
1/4" |
4/3 voies |
Avec verrouillage |
Installation sur panneau |
| 4HV330-08SL |
1/4" |
4/3 voies |
Avec verrouillage |
Installation sur panneau |
| 4HV330-10SL |
3/8" |
4/3 voies |
Avec verrouillage |
Installation sur panneau |
| 4HV330-15SL |
1/2" |
4/3 voies |
Avec verrouillage |
Installation sur panneau |
Symbole :
Spécification :
| Modèle |
4HV2□□
-08(L) |
4HV3□□
-08(L) |
4HV3□□
-10(L) |
| Fluide |
Air (à filtrer par un élément filtrant de 40 μm) |
| Fonctionnement |
Type à action directe à commande manuelle |
| Taille du port [Note1] |
1/4" |
1/4" |
3/8" |
| Taille de l'orifice |
16.0mm²
(Cv=0.89) |
30.0mm²
(Cv=1.67) |
33.0mm²
(Cv=1.83) |
| Type de vanne |
4/2 voies, 4/3 voies |
| Lubrification |
Non requis |
| Plage de pression |
0~1.0MPa(0~145psi) |
| Pression d'épreuve |
1.5MPa(215psi) |
| Température |
-20~70℃ |
| Angle de fonctionnement |
90°(4/3 voies : 45°) |
[Note1] Filetage PT, filetage G et filetage NPT sont disponibles.
Diagramme de débit :
Structure :
Dimensions :
