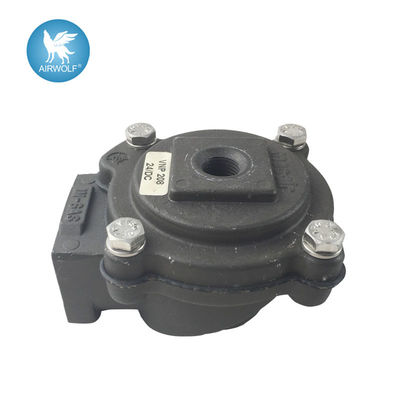

VNP208 VEM208 3/4" impulsion Jet Valves de collecteur de poussière

Ventilateur à impulsion électronique de commande

Caractéristiques

La série 200 est une gamme de vannes à diaphragme adaptées aux collecteurs de poussière, en particulier pour le nettoyage des filtres à impulsion inverse des sacs filtrants, des cartouches, du filtre à enveloppe,filtres en céramique et filtres en fibres métalliques sintréesLa série 200 comprend 7 modèles, de 3/4" à 3", tous avec des connexions de gaz femelles filetées.Le modèle de 1 1/2 " est disponible en versions simple et double diaphragmeLa conception spéciale assure un temps d'ouverture extrêmement rapide, des débits élevés et une installation facile.Les soupapes sont fabriquées en aluminium sous pression et ont un traitement de précursion anodisé qui les protège des agents corrosifs et de l'environnementLes boulons et les vis sont en acier inoxydable.
Le PNB, avec pilote intégré
VEM, avec connexion pneumatique à distance

Spécification

La structure

1. VEM208

2. VNP208

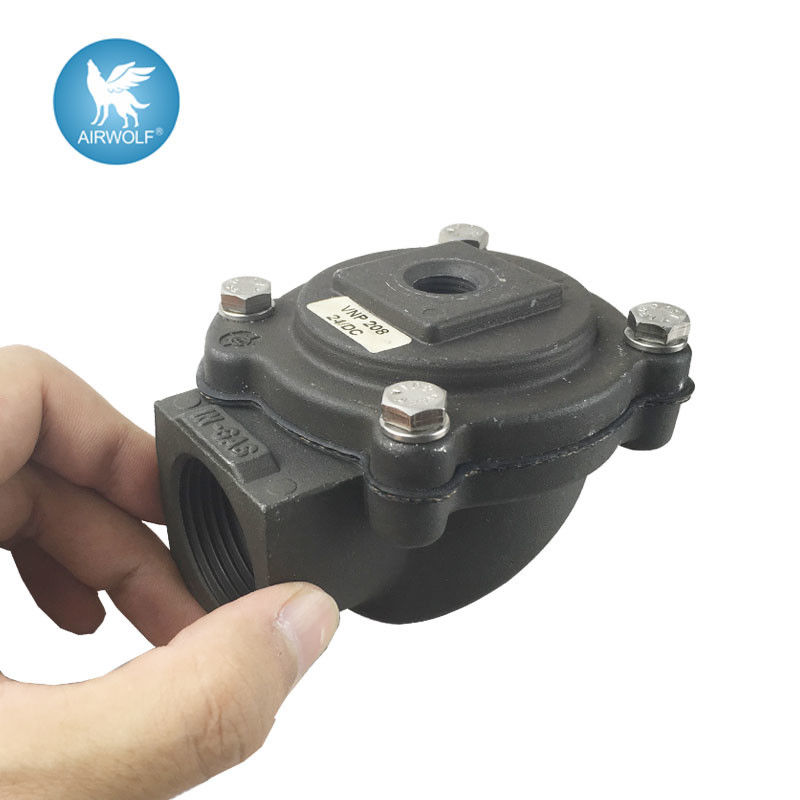

Affichage du produit

Livraison
1. Si les produits que nous avons en stock, nous allons l'envoyer dès que possible après le paiement.
2Si les produits qui ont été personnalisés, nous allons terminer la production dans un délai spécifié, et l'envoyer la première fois, nous pouvons le promettre.
3On peut aussi envoyer sur votre compte de livraison si vous voulez.
4Nous avons une variété de façons d'envoyer des marchandises, généralement DHL, Fedex, TNL seront des moyens normaux. Si vous avez besoin d'utiliser un courrier, nous pouvons le faire.

Avantage concurrentiel

Introduction au projet
La valve à impulsion électromagnétique fait référence au gaz qui passe par la valve en instantané une fois qu'un signal électrique est reçu.Par conséquent, il est appelé la valve d'impulsionLa définition standard de l'industrie de la soupape à impulsion électromagnétique pour la soupape pilote électromagnétique et la soupape à impulsion ensemble, soupape à diaphragme contrôlée par des signaux électriques.

Principe de fonctionnement
Le contrôleur d'impulsion électrique envoie des signaux d'entrée de sorte que l'armature électromagnétique attire la barre en mouvement.Déboucher le trou d'équilibrage pour libérer le gaz de pression dans la cavité arrière du diaphragme rapidement; le gaz sous pression dans la cavité avant maintient le diaphragme pour ouvrir le passage et la vanne commence à nettoyer.
Le signal d'impulsion disparaît et le ressort de l'armature fonctionne immédiatement pour reprendre la barre en mouvement afin de fermer le trou d'équilibrage.Le gaz de pression dans la cavité arrière du diaphragme et le ressort travailler ensemble pour fermer le passage de la vanne arrête de nettoyer.
The damping hole in the diaphragm functions to damp the airflow when the moving bar of armature holds up for balancing and to transit the air to the back cavity as soon as the balancing hole is shut to close the passage and stop cleaning.

L'introduction des versements:
1. Tout d'abord, confirmer la valve d'impulsion en bon état et ensuite installé
2La valve d'impulsion sera installée directement sur la paroi extérieure de la bride du collecteur de gaz.la soupape d'impulsion correspondant au tuyau de pulvérisation approprié et à l'installationPour éviter l'installation de la vanne dans le bas du collecteur d'air, si la vanne d'impulsion correspond à la trachée et au connecteur, le connecteur sera utilisé uniquement à des fins d'étanchéité.Il ne peut pas être considéré comme un support structurel.. Il ne peut pas s'appuyer sur le connecteur droit fixé à la torche de pulvérisation et sur l'emballage.
3Pour resserrer la noix dure, le couple maximal est de 20 N*m. Resserrer la trachée, torsion de 20 N*m.
4. Le fil de commande de connexion doit connecter de chaque siège de soupape de commande électrique. Faites attention à la ligne en bas pour éviter la pluie imperméable.Il connectera la vanne d'impulsion et les boîtes d'assemblage électromagnétiques de la connexion de tuyau en nylon.
5Pour assurer que l'air comprimé est propre et sec. Le système de collecteur d'air fournit une pression modérée et vérifie l'installation des fuites.Vérifiez si l'interface est une bulle)La pression a été effectuée sur le coussin gonflé (pression de la vanne est d'environ 0,03 ~ 0,86 mpa), recommander pour la pression d'air 0,8 mpa maximum
6- Tester le soufflage de la vanne d'impulsion, écouter toute la vanne pilote si elle fonctionne normalement et si le son de soufflage d'impulsion est clair.
