Description générale

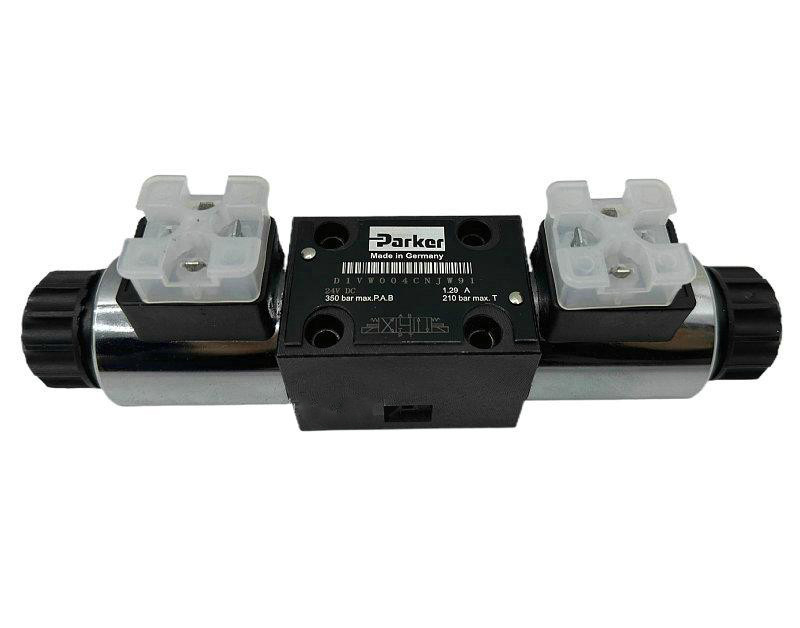

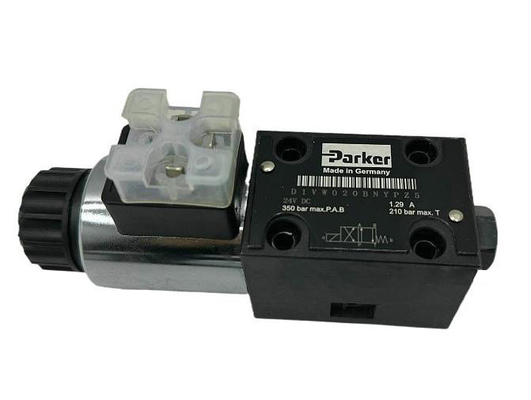

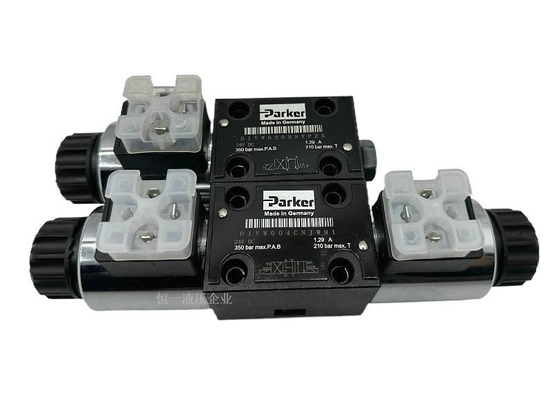

Les vannes de commande directionnelle de la série D1VW sont de haute performance, à 4 chambres, à action direct, humides
à régulation par magnéto-armature, 3 ou 4 vannes.
Ils sont disponibles en 2 ou 3 positions et sont conformes aux modèles de montage NFPA D03, CETOP 3.

Caractéristiques:
1- Le quart doux est disponible.
2.19 styles de bobines standard disponibles (pour les autres bobines, consultez l'usine).
3- Des bobines proportionnelles.
4Suppression des surtensions.
5- Huit options de connexion électrique.
6Les lumières à courant alternatif et à courant continu sont disponibles (approbation CSA pour les électrosolénaires et les lumières).
7- À l'intérieur.
8- Des boulons de montage faciles d'accès.
9. imperméable à l'eau (respecte NEMA 4, jusqu'à IP67 sur certains modèles)
10- À l'épreuve de l'explosion.
11. les approbations de l'ACE

Modèle de montage : NFPA D03, CETOP 3, NG 6
Interface de montage: DIN 24340-A6, ISO 4401-AB-03-4-A,CETOP R35H 4.2-4-03,

Les symboles schématiques des vannes sont conformes aux normes NFPA/ANSI, fournissant un débit P à A lorsque
électromagnétique A. Notez les côtés inverses des opérateurs pour les bobines #008 et #009.
Pour configurer selon les normes DIN (A coil sur le port A, B coil sur le port B)
les soupapes de code D1VHW***.

Poids de la soupape:
Solénoïde unique 1,36 kg (3,0 lb)
Le solénoïde double 1,6 kg (3,5 lb)
Kit de boulonnage standard: BK209
Kit de boulonnage métrique: BKM209

Kit pour les phoques:
Le nitrile SKD1VWN91
Les produits à base d'hydrocarbures doivent être présentés dans les boîtiers d'emballage.

Pression standard:
103.5 bar (1500 PSI) de courant alternatif
207 bar (3000 PSI) en courant continu
H* Haute pression, CA seulement 207 bar (3000 PSI)

Paramètres de régulation de la pression de l'électricité
D1VW001
D1VW002
D1VW003
D1VW004
