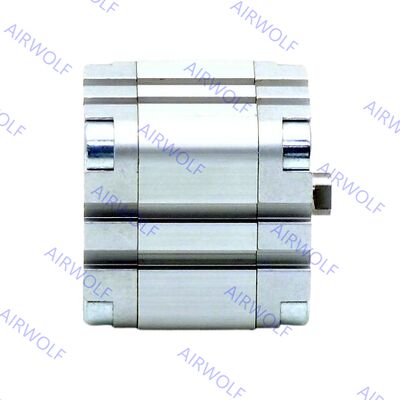

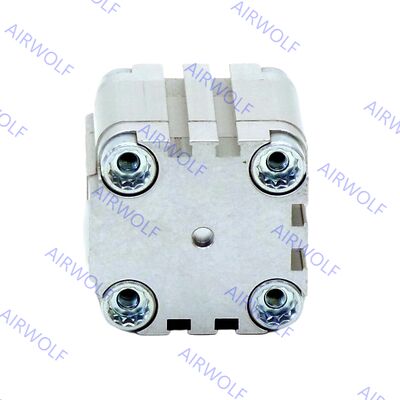

Festo AEVU-32-5-PA AEVU-32-5-APA,-10,-15,-20,-25 Vérin compact à simple effet
Conçu pour la durabilité, le cylindre AEVU est construit avec un tube en alliage d'aluminium trempé et une tige de piston en acier inoxydable, garantissant une longue durée de vie. Il est disponible dans une large gamme de tailles d'alésage, généralement de 12 mm à 100 mm, avec des longueurs de course personnalisables pour répondre aux besoins spécifiques des applications. La série est conçue pour fonctionner efficacement dans une plage de pression standard, par exemple de 0,06 à 1,0 MPa, et peut fonctionner à des températures ambiantes de -20°C à +80°C. Les principales caractéristiques comprennent souvent un amortissement élastique en fin de course pour amortir les chocs et réduire le bruit, ainsi que des options de montage polyvalentes qui simplifient l'intégration dans les machines.
Codes de commande :
| Code article |
Piston (mm) |
Course (mm) |
Numéro de pièce. |
Taper |
Code article |
Piston (mm) |
Course (mm) |
Numéro de pièce. |
Taper |
| AEVU-32-5-PA |
32 |
5 |
156950 |
avec filetage femelle |
AEVU-32-5-APA |
32 |
5 |
156996 |
avec filetage mâle |
| AEVU-32-10-PA |
32 |
10 |
156951 |
avec filetage femelle |
AEVU-32-10-APA |
32 |
10 |
156997 |
avec filetage mâle |
| AEVU-32-15-PA |
32 |
15 |
156952 |
avec filetage femelle |
AEVU-32-15-APA |
32 |
15 |
156998 |
avec filetage mâle |
| AEVU-32-20-PA |
32 |
20 |
156953 |
avec filetage femelle |
AEVU-32-20-APA |
32 |
20 |
156999 |
avec filetage mâle |
| AEVU-32-25-PA |
32 |
25 |
156954 |
avec filetage femelle |
AEVU-32-25-APA |
32 |
25 |
157000 |
avec filetage mâle |
Fiche de données:
| Données techniques générales |
| Ø des pistons |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Connexion pneumatique |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Extrémité de tige de piston |
Filetage femelle |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Filetage mâle |
M6 |
M8 |
M10x1,25 |
M12x1,25 |
M16x1,5 |
M20x1,5 |
| Fluide de fonctionnement |
Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Remarque sur le milieu de travail/pilotage |
Fonctionnement lubrifié possible (auquel cas un fonctionnement lubrifié sera toujours requis) |
| Conception |
Piston |
| Tige de piston |
| Amorti |
Anneaux/plaques d'amortissement élastiques aux deux extrémités |
| Détection de position |
Via détecteur de proximité |
| Type de montage |
Par trou traversant |
| Avec filetage femelle |
| Avec accessoires |
| Position de montage |
N'importe lequel |
| Conditions de fonctionnement |
| Ø des pistons |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Pression de service |
Tige de piston à une extrémité |
[MPa] |
0,15 ... 1 |
0,13 ... 1 |
0,1 ... 1 |
0,08 ... 1 |
0,06 ... 1 |
| [bar] |
1,5 ... 10 |
1,3 ... 10 |
1 ... 10 |
0,8 ... 10 |
0,6 ... 10 |
| [psi] |
21,8 ... 145 |
18,9 ... 145 |
14,5 ... 145 |
11,6 ... 145 |
8,7 ... 145 |
| Par tige de piston S2/S20 |
[MPa] |
0,17 ... 1 |
0,15 ... 1 |
0,14 ... 1 |
0,12 ... 1 |
0,1 ... 1 |
| [bar] |
1,7 ... 10 |
1,5 ... 10 |
1,4 ... 10 |
1,2 ... 10 |
1 ... 10 |
| [psi] |
24,7 ... 145 |
21,8 ... 145 |
20,3 ... 145 |
17,4 ... 145 |
14,5 ... 145 |
| Température ambiante(1) |
°C |
Version de base : –20 ... +80 S6 : 0 ... +120 |
| CRC(2) |
2 |
1) Respecter la plage de fonctionnement des détecteurs de proximité
2) Plus d'informations www.festo.com/x/topic/crc
Matériels:
| Cylindre compact |
| [1] |
Canon de cylindre |
Alliage d'aluminium corroyé |
| [2] |
Couverture |
Alliage d'aluminium corroyé |
| [3] |
Tige de piston |
Ø12 ... 32 |
Acier inoxydable fortement allié |
| Ø40 ... 100 |
Acier fortement allié |
| [4] |
Vis à bride |
Ø12 ... 16 |
Acier inoxydable fortement allié |
| Ø20 ... 100 |
Acier galvanisé |
| [5] |
Joints dynamiques |
Version de base : Polyuréthane, S6 : Caoutchouc fluoré |
Dimensions:
