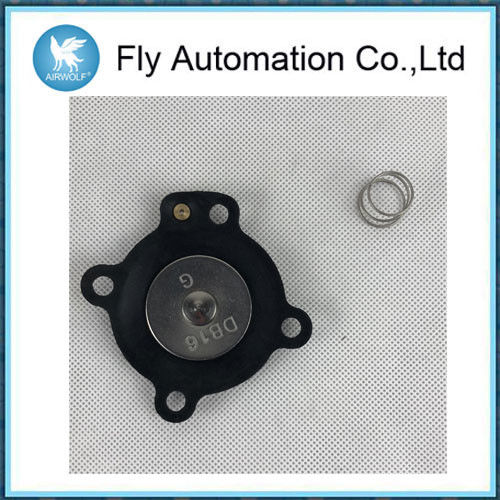

Kit de réparation de diaphragme DB16 pour vannes à diaphragme Mecair VNP206 VEM206 Série 200

Kit de réparation de diaphragme DB16 pour vannes à diaphragme Mecair VNP206 VEM206 Série 200

Code de commande : DB16

Le diaphragme est adapté aux vannes à impulsions : VNP208, VNP224, VEM208, VEM224, VNP308, VNP324, VEM308, VEM324, VNP408, VEM408, VNP608, VEM608,

La série 200 est une gamme de vannes à diaphragme adaptées aux applications de dépoussiérage, en particulier pour le nettoyage par filtre à jet pulsé inversé des sacs filtrants, des cartouches et des filtres enveloppes.

La conception spéciale assure un temps d'ouverture extrêmement rapide, des débits élevés et une installation facile.

Vanne à jet pulsé

1. Utilisé à l'extérieur du dépoussiéreur de type sac et du soufflage et du nettoyage des cendres.

2. Adoptez ce type de structure qui s'immerge dans la poche d'air.

3. Comparer à d'autres structures, réduire la résistance dans le canal d'intervalle et la pression du fournisseur de soufflage.

4. Il s'adapte donc à la situation de basse pression, réduit la consommation d'énergie et prolonge l'utilisation du patch membranaire.

Structure de production
Tract : La croûte et la fermeture de la vanne sont en alliage d'aluminium formé par pressage, bonne apparence, forte intensité, pas de fuite de gaz. La structure de connexion des deux pressions arrière d'air du canal d'intervalle de la vanne est raisonnable. Cette conception rend le type « immergé » vrai car la face d'ouverture et de fermeture de la vanne se trouve dans la poche d'air. L'air de la poche peut entrer directement dans la canulation de soufflage. Il est conforme à la demande de basse pression d'air et de grande quantité de soufflage.
Vanne à commande électromagnétique : Contrôlez la vanne à impulsions à distance. Avec bobine de base de trube et sortie électrique DIN, réglage intérieur ou extérieur conwiniet, étanche et anti-poussière pour la protection. Jusqu'à la norme JB/t5916-91.
Patch membranaire : Adoptez un type de plat et un grand mouvement. La vanne peut être ouverte en 0,08 à 0,1 seconde. Vous pouvez choisir un patch membranaire en caoutchouc synthétique fabriqué à partir de matériaux importés dans un climat glacial. Le patch membranaire peut être utilisé le plus longtemps lorsque la température de fonctionnement est de -40℃ à -55℃.

1, Paramètre technique
1Acclimatation :
1) Température : -10~+55℃ ;
2) Milieu de travail : air propre
2Humidité : inférieure à 85 %
3Pression du fournisseur de soufflage : il est préférable de 0,2~0,3 Mpa, ou 0,3~0,6 Mpa.
4Tolérance de soufflage : lorsque la pression du fournisseur de soufflage est de 0,25 Mpa et que le temps de soufflage est de 0,1 seconde.

Affichage photo

Taille des dessins :

Livraison
1. Si les produits que nous avons en magasin, nous les enverrons dès que possible après le paiement.
2. Si les produits ont été personnalisés, nous terminerons la production dans un délai spécifié et les enverrons la première fois, nous pouvons le promettre.
3. Nous pouvons également envoyer par votre compte de livraison si vous le souhaitez.
4. Nous avons une variété de façons d'envoyer des marchandises, généralement DHL, Fedex, TNL seront des moyens normaux. Si vous avez besoin d'utiliser un coursier, nous pouvons le faire.

Avantage concurrentiel

L'introduction de l'installation :
1. Tout d'abord, confirmez que la vanne à impulsions est en bon état, puis installez-la
2. La vanne à impulsions sera installée directement sur la paroi extérieure de la bride du collecteur de gaz. Le tuyau de pulvérisation traverse le collecteur de gaz. Selon le dessin et le manuel, la vanne à impulsions correspond au tuyau de pulvérisation et à l'installation appropriés. Pour éviter que la vanne ne s'installe au fond du collecteur d'air. Si la vanne à impulsions correspond à un tube trachéal et à un connecteur, le connecteur ne sera utilisé qu'à des fins d'étanchéité. Il ne peut pas servir de composants de support structurel. Il ne peut pas s'appuyer sur le connecteur droit pour fixer la torche de pulvérisation et l'emballage. Le tuyau de pulvérisation et le collecteur d'air doivent être fixés indépendamment.
3. Pour serrer l'écrou dur, le couple maximal de 20 N*m. Serrer la trachée, torsion de 20 N*m.
4. Le fil de commande de connexion doit être connecté à chaque siège de vanne de commande électrique. Faites attention à la ligne vers le bas pour éviter la pluie imperméable. Ou à travers le joint et le tuyau en nylon, il reliera la vanne à impulsions et les boîtes d'assemblage électromagnétiques de la connexion du tuyau en nylon.
5. Pour s'assurer que l'air comprimé est propre et sec. Le système de collecteur d'air fournit une pression modérée et vérifie les fuites d'installation. (il peut être brossé avec du savon et de l'eau, vérifier si l'interface est une bulle). La pression a été effectuée sur le coussin gonflé (la pression de la vanne est d'environ 0,03 ~ 0,86 mpa), recommandée pour une pression d'air maximale de 0,8 mpa
6. Tester le soufflage de la vanne à impulsions, écouter toutes les vannes pilotes pour savoir si le fonctionnement est normal et si le son de soufflage des impulsions est clair.

Service après-vente
Nous pouvons fournir une série de services après-vente, tels que l'introduction de produits, le montage, le débogage, le support technique, etc.

Le volume de la chambre d'échappement de la vanne à impulsions DMF améliorée est augmenté. Le matériau magnétique perméable de la vanne à impulsions est augmenté, et également, les matériaux de la structure du diaphragme et du ressort de pression sont améliorés, de sorte que le volume d'échappement de la vanne est augmenté pour augmenter la résistance magnétique et la sensibilité ainsi que la fiabilité des éléments et la stabilité de fonctionnement de la vanne à impulsions. Sa durée de vie sera considérablement prolongée.
