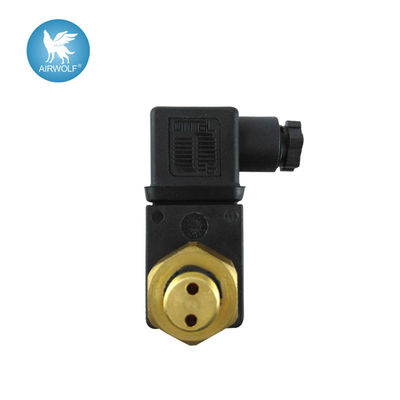

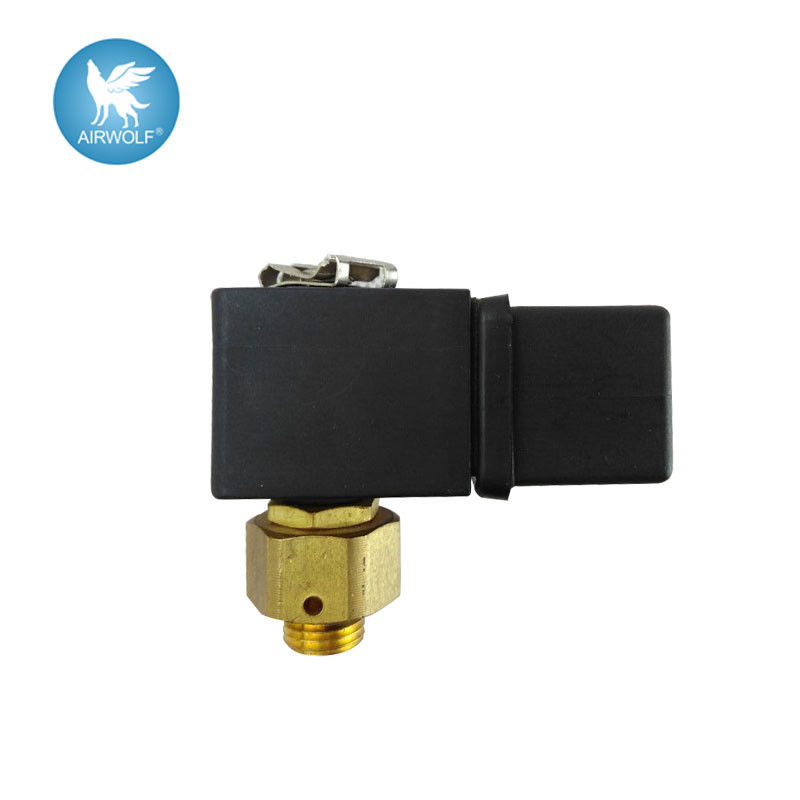

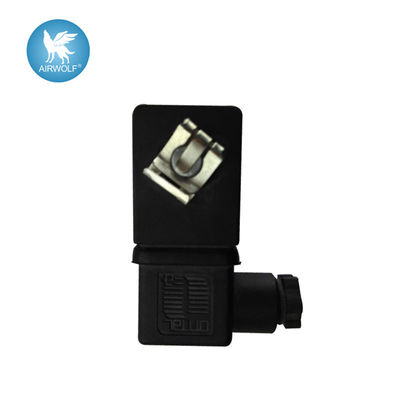

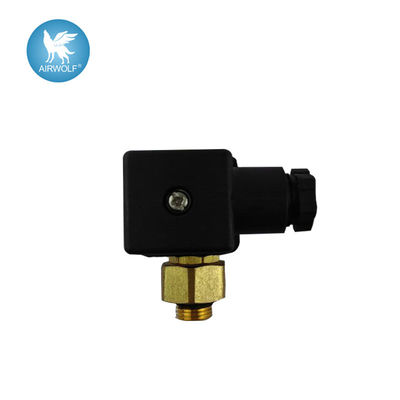

AUTEL SYS10 Ventilateur solénoïde à pilote à distance

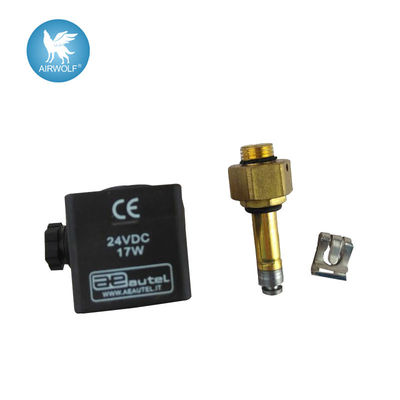

Bobine intégrale de plongeur d'armature de vanne électromagnétique de la soupape de commande SYS10 d'Autel

Description :
Utilisé pour des valves de jet d'impulsion de l'Italie Autel.
Nous employons le matériel de haute qualité, l'efficacité d'équipement de collection pouvons être améliorés, la déperdition d'énergie pouvons également être réduits.
La fréquence fonctionnante est stable
Sa durée de vie est environ 1 million de cycles.

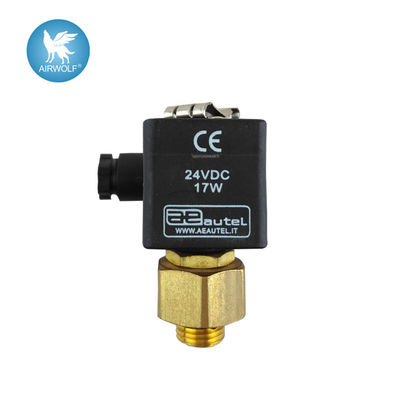

Tension : DC24V
Puissance : 17W

1 . Les soupapes à diaphragme d'impulsion sont particulièrement conçues pour des applications de service de collecteur de poussière, combinant le hauts écoulement, longue durée et s'ouvrir extrêmement rapidement et fermant pour produire l'opération fiable et économique.
2. L'écoulement élevé, type corps d'angle en combination avec les ensembles principaux spéciaux de diaphragme donnent les caractéristiques uniques de fonctionnement exigées pour des applications de service de collecteur de poussière
3. La conception avec les garnitures intégrales de compression facilitera l'installation parce qu'il n'y a aucun besoin de tuyauterie filetée
4. Les diaphragmes de haute qualité sont renforcés et résistants à l'usure pour garantir une longue durée de fonctionnement, même dans des conditions dures
5. le pilote intégral a actionné des valves pour satisfaire toutes les directives communautaires appropriées

Description générale

De la série de rendement élevé nous pouvons inclure la gamme des valves de surface plane. Ces valves, utilisées pour le nettoyage
des éléments filtrants dans des systèmes de filtration d'air, sont spécifiquement conçus pour des surfaces planes comme les réservoirs carrés d'en-tête et
réservoir à flasque. Comme le modèle traditionnel, avec la connexion filetée et de accouplement, le déclenchement peut être :
A intégré le pilote est placé sur la valve et l'excitation (électrique) est faite par une bobine.
Extérieur : le pilote est distant et l'excitation est pneumatique. Le rapport entre le pilote et la valve est établi par
un tube pneumatique simple.
Tout cela est réalisé d'une étude profonde des caractéristiques géométriques internes et d'a
recherche technologique sur le diaphragme. Ceci garantit des cycles rapides d'ouverture-fermeture et un fonctionnement pour
au-dessus de million de tirs.

Introduction
La valve d'impulsion électromagnétique se rapporte au gaz par la valve dans instantané une fois qu'un signal électrique recevait. Juste comme des phénomènes d'impulsion, elle a le changement de la fluctuation courte. Par conséquent elle est appelle la valve d'impulsion. La définition industriellement compatible de la valve d'impulsion électromagnétique pour la soupape de commande électromagnétique et la valve d'impulsion ensemble, soupape à diaphragme commandée par les signaux électriques.

Avantage compétitif :

Normes de qualité :
La société pour les produits sont les produits initiaux tous neufs, aucun produits d'occasion et refourbis, ou laissez des dix indemnisables et renvoyer la pleine quantité, mais l'acheteur dû à notre achat d'erreur de modèle n'est pas responsable des retours, des autres des ventes de la société des produits apprécient un an de la date de la garantie de la qualité d'expédition, selon les normes de qualité originales, pendant la garantie avec des problèmes de produit, l'essai de confirmation du besoin par le fabricant, le fournisseur à résoudre, le côté de la demande dû au stockage, utilisation, entretien pauvre provoqué par le produit de basse qualité, et pour ne pas formuler des objections

Garantie :
Tout l'article vient avec la garantie de base de 3 vendeurs de mois, si l'article défectueux dans 3 mois, nous offrira le remplacement sans chargeur supplémentaire (honoraires de expédition y compris) après que nous recevions l'article défectueux.
Si l'article défectueux après 3 mois, acheteurs peut encore le renvoyer, nous entrerons en contact avec les fournisseurs ou l'usine pour la garantie. Les acheteurs pourraient devoir payer les honoraires de expédition renvoient l'article remplacé.

Introduction
La valve d'impulsion électromagnétique se rapporte au gaz par la valve dans instantané une fois qu'un signal électrique recevait. Juste comme des phénomènes d'impulsion, elle a le changement de la fluctuation courte. Par conséquent elle est appelle la valve d'impulsion. La définition industriellement compatible de la valve d'impulsion électromagnétique pour la soupape de commande électromagnétique et la valve d'impulsion ensemble, soupape à diaphragme commandée par les signaux électriques.

Principe de fonctionnement
Le contrôleur électrique d'impulsion envoient des signaux d'entrée de sorte que l'armature électromagnétique attire la barre mobile. Unclose le trou de équilibrage pour libérer le gaz de pression dans la cavité arrière du diaphragme rapidement ; le gaz de pression dans la cavité avant supportent le diaphragme pour ouvrir le passage et la valve démarre nettoyer.
Le signal d'impulsion disparaît et le ressort des travaux d'armature immédiatement pour reprendre la barre mobile afin de fermer le trou de équilibrage. Le gaz de pression dans la cavité arrière du diaphragme et du travail de ressort ensemble pour fermer le passage que la valve cesse le nettoyage.
Le trou de atténuation dans les fonctions de diaphragme pour atténuer le flux d'air quand la barre mobile de l'armature pour supporter pour équilibrer et pour transiter l'air à la cavité arrière dès que le trou de équilibrage sera fermé pour fermer le passage et pour cesser le nettoyage.

L'introduction d'acompte :
1. D'abord, confirmez la valve d'impulsion en bon état et alors installé
2. la valve d'impulsion sera installée directement le mur externe de la bride de la tubulure de gaz. Le tuyau de jet à travers la tubulure de gaz. Selon le dessin et le manuel, la valve d'impulsion assortissant le tuyau et l'installation appropriés de jet. Pour éviter la valve pour installer dans le fond divers d'air. Si la valve d'impulsion assortissait la trachée et le connecteur, le connecteur sera utilisé pour sceller le but seulement. Il ne peut pas en tant que composants structurels de soutien. Il ne peut pas se fonder sur la torche et le paquet fixes de jet de connecteur droit. La tubulure de tuyau et d'air de jet doit être indépendante fixe.
3. Pour serrer l'écrou dur, le couple maximum de 20 N*m.Tighten la trachée, torsion de 20 N*m.
4. Les besoins de fil de contrôle de connexion se relient de chaque siège électrique de soupape de commande. Attention de salaire à la ligne adown pour empêcher la pluie imperméable. Ou par le tuyau commun et en nylon, elle reliera la valve d'impulsion et les boîtes électromagnétiques d'assemblée de connexion de tuyau en nylon.
5. Pour assurer cela fournissez l'air comprimé propre et sec. Le système divers d'air fournit la pression modérée et le contrôle pour l'installation de fuites. (il peut balayer sur le savon et l'eau, vérifient si l'interface est bulle). De la pression a été effectuée sur l'airbag gonflé (la pression de la valve est environ 0,03 | 0. MPA 86), recommandent pour le maximum de MPA de la pression atmosphérique 0,8
6. examinant le soufflement de valve d'impulsion, écoutant tout la soupape de commande si c'est fonctionnement normal et si le bruit de soufflement d'impulsion est clair.
