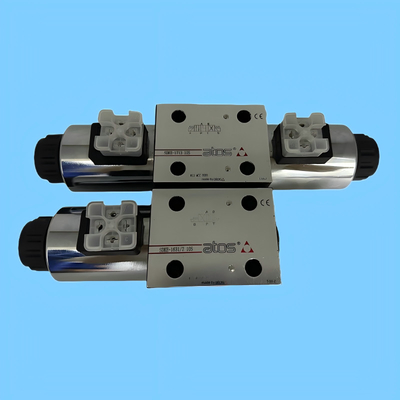

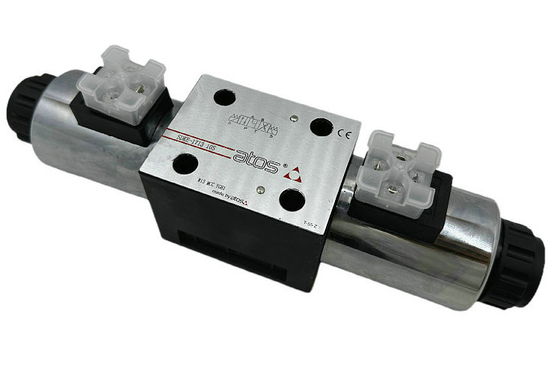

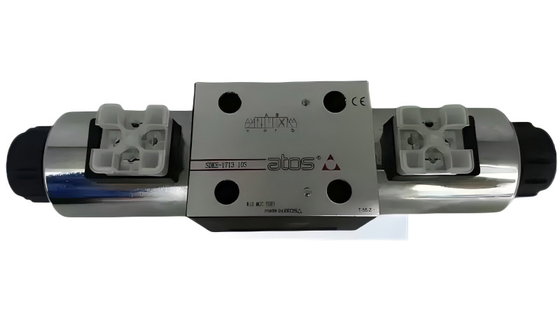

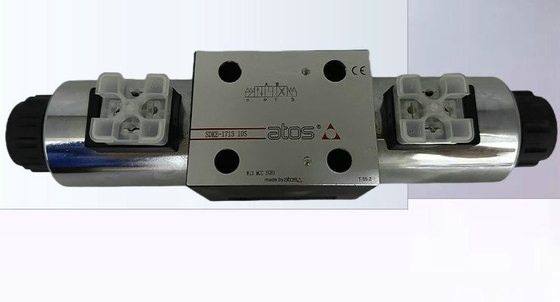

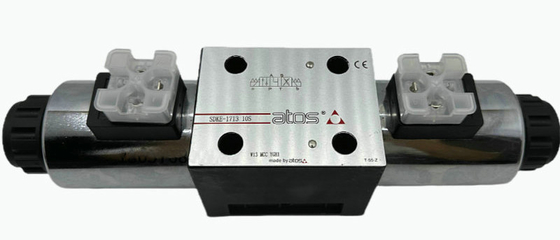

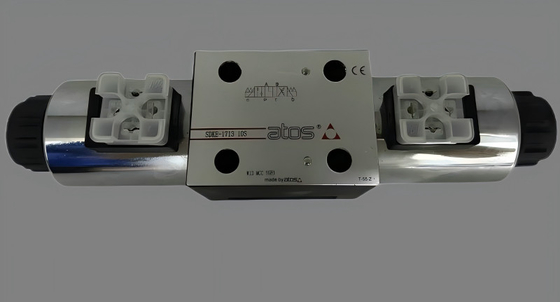

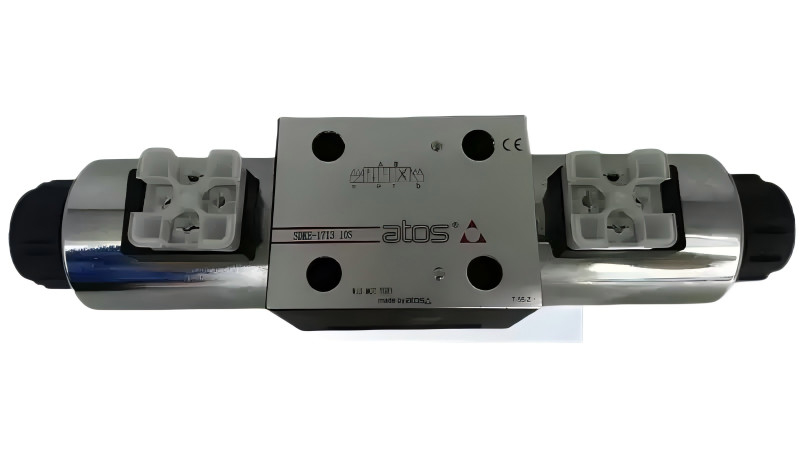

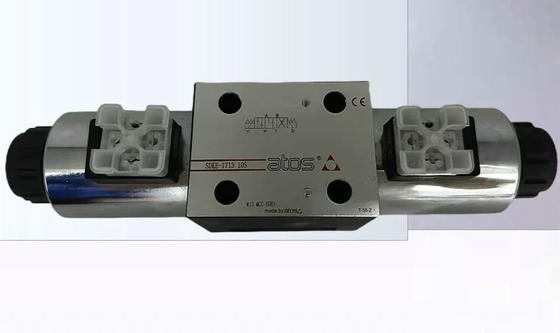

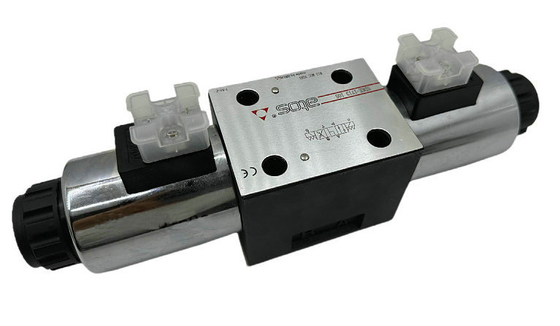

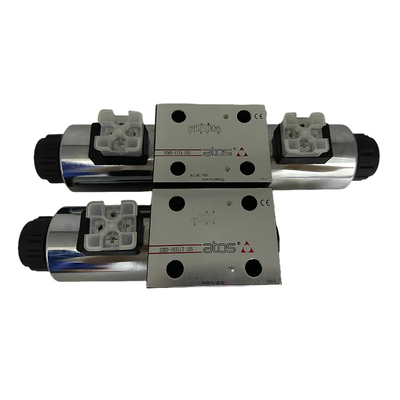

Les deux soupapes directionnelles à solénoïde à action direct ATOS SDKE-1711 10S SDKE-1716 10S
Codes de commande:
SDKE-1713 10S:
Le dépôt de la demande est effectué à l'adresse suivante:
Le SDKE-1711 10S
Le SDKE-1715 10S
Le SDKE-1710 10S
Le SDKE-1716 10S
SDKE-1714 10S
Surface de montage: taille 10 selon la norme ISO 4401
Débit maximal: 150 l/min
Pression maximale: 350 bar
Classe d'isolation: H (180°C) pour les bobines CC F (155°C) pour les bobines CA
Niveau de protection conforme à la norme DIN EN 60529: IP65
Facteur de droit relatif: 100%
Température ambiante:Exécution standard = -30°C + 70°C /option PE = -20°C- + 70°C /option BT = -40°C- + 70°C
Pression de fonctionnement: les ports P,A,B: 350 bar; le port T210 bar pour la version CC (250 bar avec option M); 160 bar pour la version AC
Débit maximal: 150 l/min, voir limites de fonctionnement à la section
Résistant aux flammes et à l'eau: NBR, HNBR HFC
| Position / emplacement du montage |
Toute position pour toutes les vannes à l'exception des vannes de type 170* (sans ressorts) qui doivent être installées avec un axe horizontal si elles sont actionnées par impulsions |
| Finition de surface de sous-plaque |
Indice de rugosité Ra 0,4 - rapport de planéité 0,01/100 (ISO 1101) |
| Les valeurs MTTFd conformément à la norme EN ISO 13849 |
150 ans, pour plus de détails voir tableau technique P007 |
| Température ambiante |
L'exécution standard = -30°C + 70°C / option PE = -20°C- + 70°C / option BT = -40°C- + 70°C |
| Sceaux, température du fluide recommandée |
Étanchéité NBR (norme) = -20 °C + + 80 °C, avec fluides hydrauliques HFC = -20 °C + 50 °C Étanchéité FKM (option PE) = -20 °C + + 80 °C Étanchéité HNBR (option BT) = -40 °C - + 60 °C, avec fluides hydrauliques HFC = -40 °C à + 50 °C |
| Viscosité recommandée |
15 à 100 mm2/s - portée maximale autorisée 2,8 + 500 mm2/s |
| Niveau maximal de contamination du liquide |
IS04406 classe 20/18/15 NAS1638 classe 9, voir également la section sur les filtres sur www.atos.com ou KTF Ccatalog |
| Fluide hydraulique |
Type de joints appropriés |
Classification |
Référentiel |
| Huile minérale |
Les produits de base doivent être présentés dans la catégorie des produits de base. |
L'utilisation de la méthode de dépistage de l'infection par le VIH est interdite. |
Pour les appareils à moteur électrique |
| Résistant à la flamme sans eau |
FKM |
Réglage de la fréquence de détection |
Pour les appareils électroniques |
| Résistant aux flammes et à l'eau |
NBR, HNBR |
HFC |
| Direction du débit |
Comme indiqué dans les symboles du tableau |
| Pression de fonctionnement |
Ports P,A,B: 350 bar; port T210 bar pour la version CC (250 bar avec option M); 160 bar pour la version AC |
| Débit nominal |
Voir les diagrammes Q/Ap à la section |
| Débit maximal |
150 l/min, voir limites de fonctionnement à la section |
Type de bobine, deux ou trois positions de soupapes à action direct avec solénoïdes filetés.
Les solénoïdes sont fabriqués par:
• tube à vis de type humide, différent pour les alimentations en courant alternatif et en courant continu, avec alimentation intégrée
épingle de dépassement manuel
• bobines interchangeables, spécifiques à l'alimentation en courant alternatif ou en courant continu, facilement remplaçables
sans outils - voir rubrique 5 pour les tensions disponibles
Protection standard des bobines IP65.
Des bobines optionnelles sont disponibles avec IP67 AMP Junior Timer, Deutsch, fil plomb
connexions (options XJ, XK, XS) ou avec certification nord-américaine standard
CURUS, sans connecteur (option XUL).
Une large gamme de bobines interchangeables, voir section 2.
Le corps de la vanne est de type 3 chambres fabriqué par coulée de coque avec large
des passages internes assurant une baisse de pression
